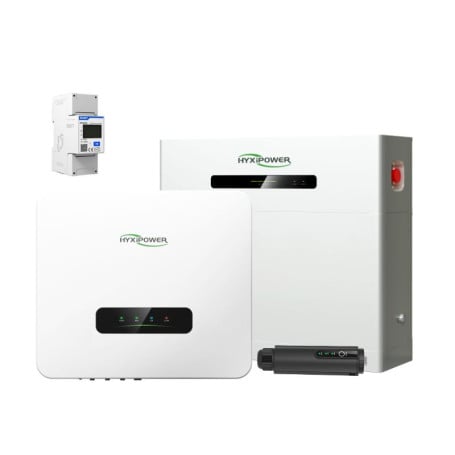

Kit hybride 6kW - AC coupling stockage 5kWh - HyxiPower

En termes simples, le stockage par batterie solaire couplé au courant alternatif avec un onduleur hybride (onduleur AC coupling) consiste à ajouter un ensemble de batteries et un onduleur hybride à un système photovoltaïque ordinaire. Il peut être installé comme un système de stockage avec batterie de mise à niveau à ajouter à un réseau de panneaux solaires existant ou comme une partie d'une nouvelle installation de panneaux solaires.

Les batteries stockent l'électricité que vos panneaux solaires produisent et exportent vers le réseau. Vous pouvez ensuite utiliser cette électricité la nuit, pendant la journée ou en cas de coupure de courant. Dans certains cas, les systèmes couplés au courant alternatif sont conçus pour que les panneaux solaires continuent à fonctionner et à charger les batteries même en cas de coupure de courant.

Un système de batterie couplé au courant alternatif est relativement simple. Votre système de panneaux solaires reste tel qu'il est. Un installateur qualifié, même vous pouvez installer des batteries, un onduleur hybride. L'énergie fournie par les panneaux solaires charge les batteries. Les batteries alimentent la maison. L'énergie solaire excédentaire après batterie chargée sera renvoyée sur le réseau comme d'habitude.

Système de stockage par batterie couplée en courant alternatif

1. Les panneaux solaires - Le courant continu (CC) passe dans l'onduleur solaire comme d'habitude. D'autres énergies renouvelables peuvent également être utilisées, comme les éoliennes, etc.

2. L'onduleur solaire - L'onduleur solaire transforme le courant continu (CC) en courant alternatif (CA) ; le courant est ensuite envoyé à l'onduleur de la batterie. Si les batteries sont pleines, le courant est envoyé vers d'autres appareils ou vers le réseau national.

3. Compteur de retour sur investissement - Avant que l'électricité ne soit utilisée ou envoyée au stockage, elle est comptée comme normale sur le compteur de retour sur investissement.

4. L'onduleur hybride AC coupling - Le courant alternatif (CA) est ensuite envoyé à l'onduleur hybride qui convertit l'énergie du CA en CC et la stocke dans les batteries. L'onduleur convertit ensuite le courant continu des batteries en courant alternatif lorsque le courant est nécessaire.

5. Les batteries - Les batteries stockent l'énergie jusqu'à ce que la maison en ait besoin.

Les systèmes de stockage par batterie solaire couplés au CA sont extrêmement populaires auprès des ménages qui possèdent déjà des panneaux solaires. Les propriétaires voient les avantages de stocker leur énergie solaire et de l'utiliser à un moment plus adapté à leurs besoins en électricité.

Ce système couplé au courant alternatif est évolutif.  Vous pouvez avoir une capacité de stockage de n'importe quelle taille.

De nombreux systèmes de stockage par batterie solaire couplés en CA peuvent charger la nuit en utilisant l'électricité en heures creuses, ce qui leur permet d'utiliser toute leur énergie solaire dans la soirée et de se recharger la nuit pour être prêts le matin. En fonction de votre tarif d'électricité, vous pouvez être facturé aussi peu par unité en heures creuses.

Pour en savoir plus, découvrez nos guides pratiques :

Comment augmenter son taux d’autoconsommation sans batterie ?

Pourquoi installer une batterie avec son kit solaire photovoltaïque ?

Comment calculer la rentabilité d’un kit solaire photovoltaïque ?

Principe du système de stockage AC Coupling

Panneaux solaires : le courant continu (CC) passe dans l’onduleur solaire(ou micro onduleur) comme d’habitude. D'autres sources renouvelables peuvent aussi être utilisées (éolien, etc.).

Onduleur solaire : il transforme le courant continu en courant alternatif (CA). Si les batteries sont pleines, le courant est envoyé vers les appareils ou le réseau.

Compteur de production : l'électricité est comptabilisée normalement avant stockage.

Onduleur hybride AC coupling : il convertit l’énergie du CA en CC pour la stocker dans les batteries, puis la reconvertit en CA pour alimenter la maison.

Batteries : elles stockent l’énergie jusqu’à ce que la maison en ait besoin.

Ce système est idéal pour les foyers déjà équipés de panneaux solaires. Il est évolutif, simple à installer et permet une meilleure gestion de l’énergie, même en heures creuses.

os kits sont livrés avec le câblage et les coffrets nécessaires pour un fonctionnement optimal.

Focus sur les produits clés de ce kit solaire :

Onduleur hybride 6kW monophasé avec Wi-Fi – HYX-S6K-S – HYXIPOWER

- Puissance de sortie : 6 000 W

- Gestion intelligente de la production et du stockage

- Compatible avec batterie basse tension HYXIPOWER

- Surveillance et configuration via application mobile (Wi-Fi intégré)

- Protection complète : surtensions, surintensités, AFCI, IP65

- Possible d'utiliser en onduleur hybrid avec un connextion direct des panneaux solaires, ou un système ac couplinge pour optimiser votre autoconsommation et vous assurer une énergie disponible même en cas de coupure de réseau

Batterie lithium 5 kWh – HYXIPOWER

- Capacité utile : 5 kWh

- Technologie LiFePO₄ pour une durée de vie prolongée et une sécurité optimale

- Extensible jusqu’à plusieurs modules pour augmenter la capacité de stockage

- Communication BMS intégrée pour un fonctionnement fluide avec l’onduleur hybride

Compteur d’énergie monophasé (2 CT) pour AC coupling - HYXIPOWER

- Permet la mesure en temps réel de la consommation et de la production

- Optimise le pilotage de l’autoconsommation et du stockage

- Communication directe avec l’onduleur HYXIPOWER via câble de liaison

- Installation facile et rapide

Une solution complète, fiable et évolutive pour tous vos besoins d’autoconsommation.

Attention : pour un système avec secours réseau (back-up), prévoir un coffret type B avec back-up 6 kW. Coffret AC 6kW Type B + Backup - BENY

Une coupure batterie intégré sur le BMS, pas besoin du coffret de protection onduleur/batterie.
