Onduleur Deye 5-6K installation site isolé (Ref 1135 & 1136)

Deye 5-6kW 48V est conçu pour les systèmes solaires en autoconsommation avec stockage. Il permet une gestion intelligente de l’énergie entre les panneaux solaires, les batteries lithium 48V et le réseau public.

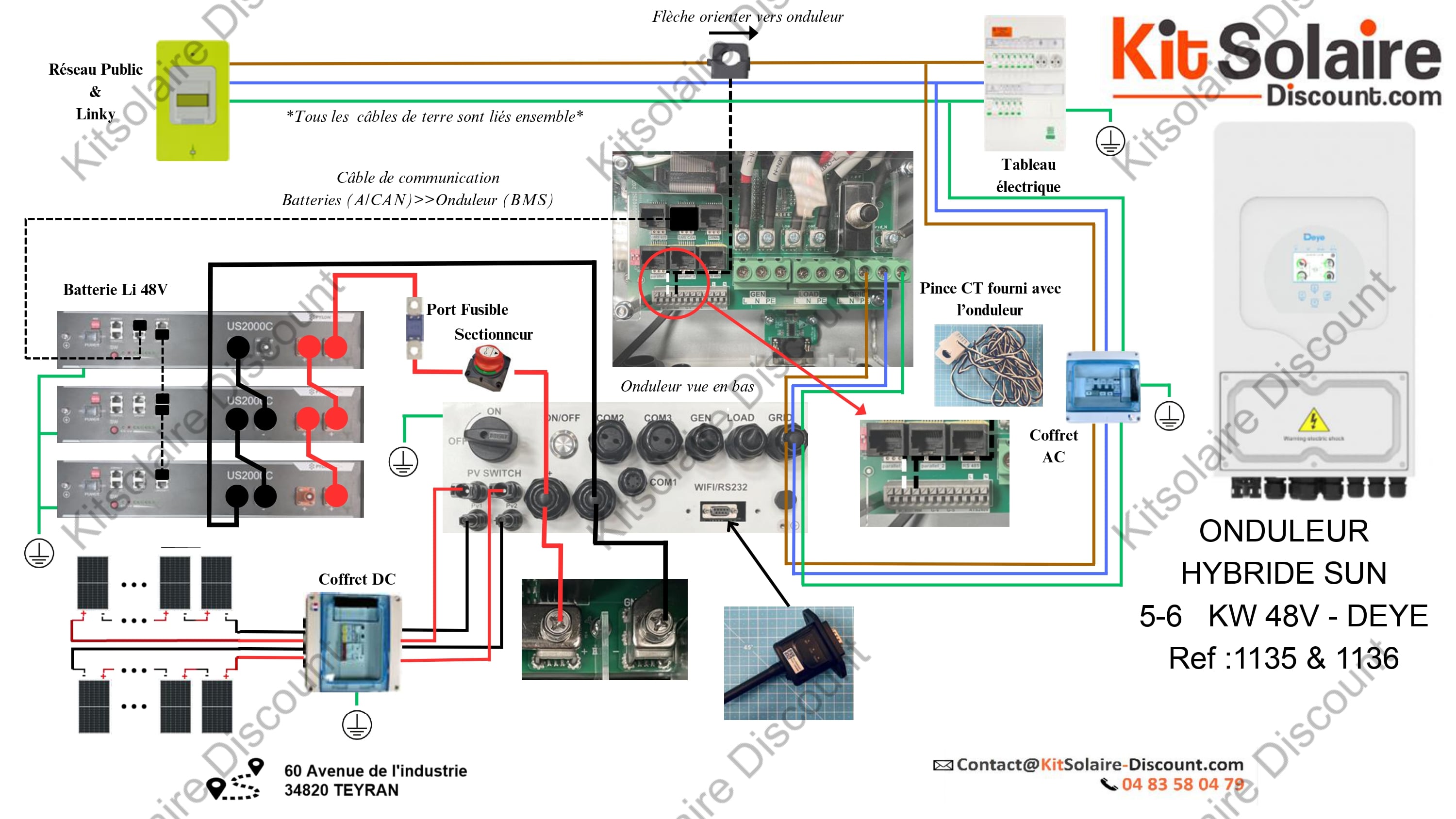

Ce schéma de branchement vous guide dans l’installation correcte de votre système pour un fonctionnement optimal et sécurisé.



Deye 5-6k_1135&1136_site_isolé_avec-micro_onduleur

Deye 5-6k_1135&1136_site_isolé_et_groupe_électrogène

Deye 5-6k_1135&1136_site_isolé_et_smart_load

Connexion des Batteries 48V

  • Compatible avec plusieurs marques de batteries lithium 48V (Dyness, Pylontech, etc.).
  • Connexion en parallèle pour augmenter la capacité de stockage. Utilisation d’un coffret DC pour assurer la sécurité des connexions.
  • Câble de communication (CAN) entre la batterie et l’onduleur pour une gestion optimisée via le BMS.

Branchement de l’onduleur au réseau & panneaux solaires

  • Raccordement au tableau électrique pour alimenter les charges domestiques.
  • Entrée PV dédiée pour relier les panneaux solaires à l’onduleur.
  • Intégration de capteurs CT (courant) pour une meilleure gestion des flux d’énergie.

Sécurité et Protection

  • Sectionneur DC pour isoler la batterie en cas d’intervention.
  • Coffret AC pour protéger la sortie de l’onduleur.
  • Mise à la terre obligatoire pour assurer une installation conforme aux normes.

Avantages de l’Installation avec l’Onduleur Deye

  • Mode hybride intelligent : priorisation de l’énergie solaire, des batteries ou du réseau.
  • Compatibilité étendue avec batteries lithium et diverses marques de panneaux solaires.
  • Possibilité de stockage & autoconsommation, avec réduction de la dépendance au réseau.
  • Gestion avancée via BMS et WiFi pour suivi en temps réel.

Consultez le schéma ci-dessus pour un câblage précis et sécurisé.

Besoin d’assistance pour l’installation ? Contactez notre support

Conseils & Remarques importantes

Les schémas présentés sont fournis à titre indicatif.

Chaque installation peut nécessiter des adaptations spécifiques en fonction de la topologie du site, des normes locales ou du dimensionnement exact. → En cas de doute, contactez notre support technique ou un installateur qualifié. Contact : 04 83 97 03 35
