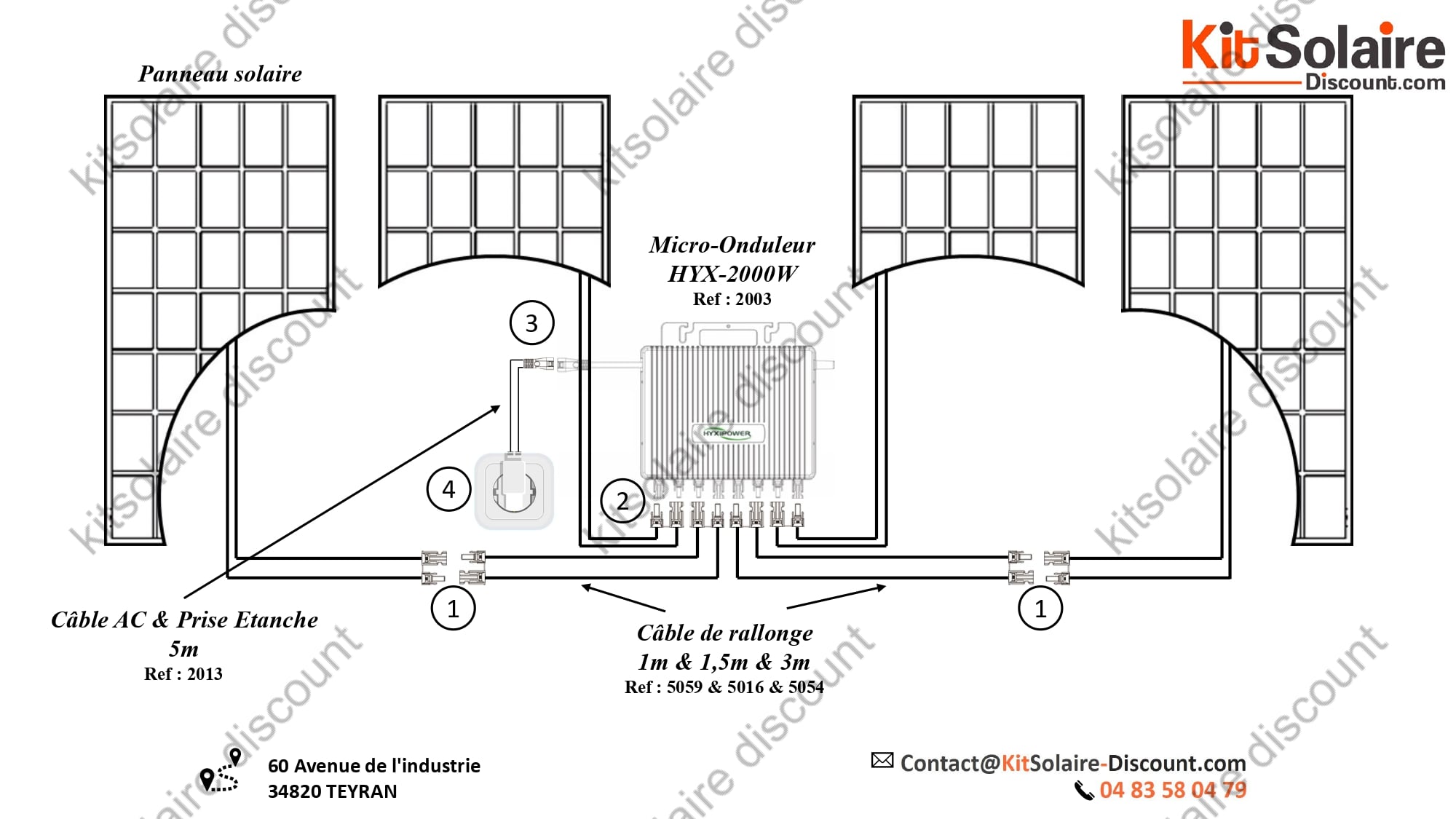

Ce schéma détaille l’installation complète du kit solaire Plug & Play 4 panneaux, équipé du micro-onduleur HYXIPOWER HYX-2000 (Réf. 2003). Conçu pour une autoconsommation solaire facile et évolutive, ce kit permet de raccorder jusqu’à 4 panneaux photovoltaïques à un seul micro-onduleur de 2000W.
Détail du kit :
1. 4 panneaux solaires : Chaque panneau est connecté individuellement au micro-onduleur à l’aide de câbles de rallonge avec connecteurs MC4.
2. Micro-onduleur HYX-2000W (Réf 2003)
3. Câbles de rallonge : 3m, 5m ou 10m (Réf : 5054, 5057, 5014) : Permettent de relier les panneaux à l’onduleur en fonction de l’agencement souhaité.
4. Câble AC + prise étanche 5m (Réf. 2013)
5. Bouchon de fin de prise AC
Les atouts du système :
• Puissance jusqu’à 2000W : Idéal pour les foyers souhaitant maximiser leur autoconsommation.
• Plug & Play complet : Tous les éléments sont prévus pour un montage sans électricien.
• Sécurité & conformité : Connecteurs étanches, installation rapide et fiable.
Conseils d’installation :
• Positionner les panneaux dans un endroit bien ensoleillé, sans ombre.
• Vérifier la capacité maximale de votre réseau domestique avant de brancher plusieurs kits.
• Utiliser une prise dédiée avec disjoncteur différentiel pour une sécurité optimale.
