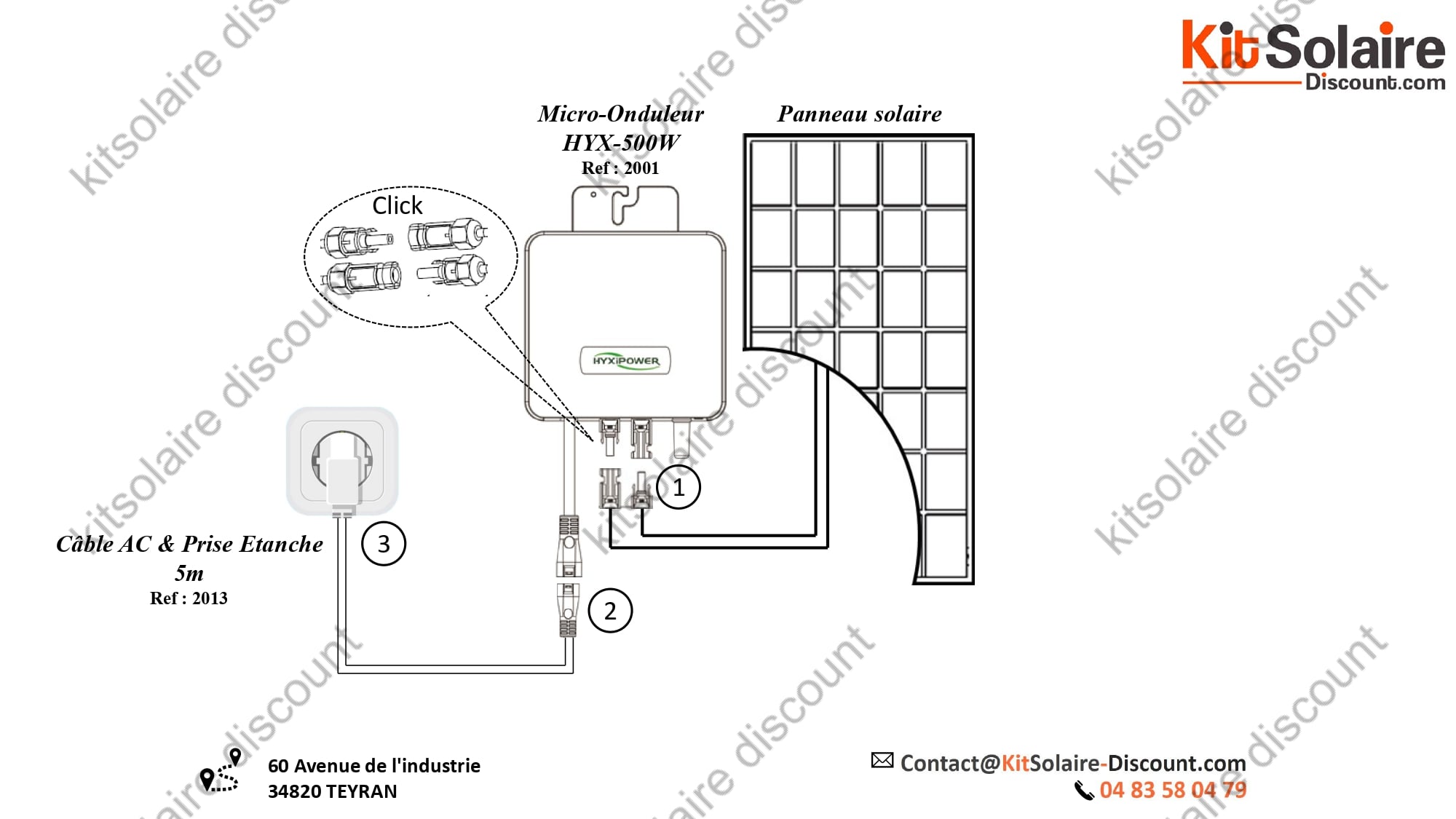

Ce schéma de câblage vous guide pas à pas pour raccorder facilement votre kit solaire Plug & Play 1 panneau, équipé du micro-onduleur HYXIPOWER HYX-500 (Réf. 2001). Ce système est pensé pour offrir une solution d’autoconsommation solaire simple, rapide et totalement sécurisée, accessible à tous.
Détail du kit :
1. Panneau solaire : Connecté directement au micro-onduleur via connecteurs MC4.
2. Micro-onduleur HYX-500W (Réf 2001) : Puissance d'entrée panneau solaire : 400 à 670W - Courant d'entrée DC : 16 A - Puissance de sortie 500W
3. Connecteurs rapides étanches : Pour une installation sans outil et conforme aux normes de sécurité.
4. Câble AC + prise étanche 5m (Réf. 2013) : Permet de relier le micro-onduleur à une prise secteur standard, pour une mise en service instantanée.
5. Bouchon de fin de prise AC
Avantages clés :
• Plug & Play : Aucun besoin de technicien, tout est préconfiguré.
• Compact et efficace : Idéal pour les petites installations ou les débutants en autoconsommation.
• Conforme aux normes : Connexions protégées, matériaux certifiés pour usage extérieur.
• Installation rapide : Le kit est prêt à être branché en moins de 30 minutes.
Recommandations d’installation :
• Installer le panneau dans une zone bien exposée au soleil, sans ombrage.
• Utiliser une prise électrique dédiée avec protection différenciée si possible.
• Ne jamais raccorder plusieurs kits sans vérification de la capacité électrique du réseau domestique.
