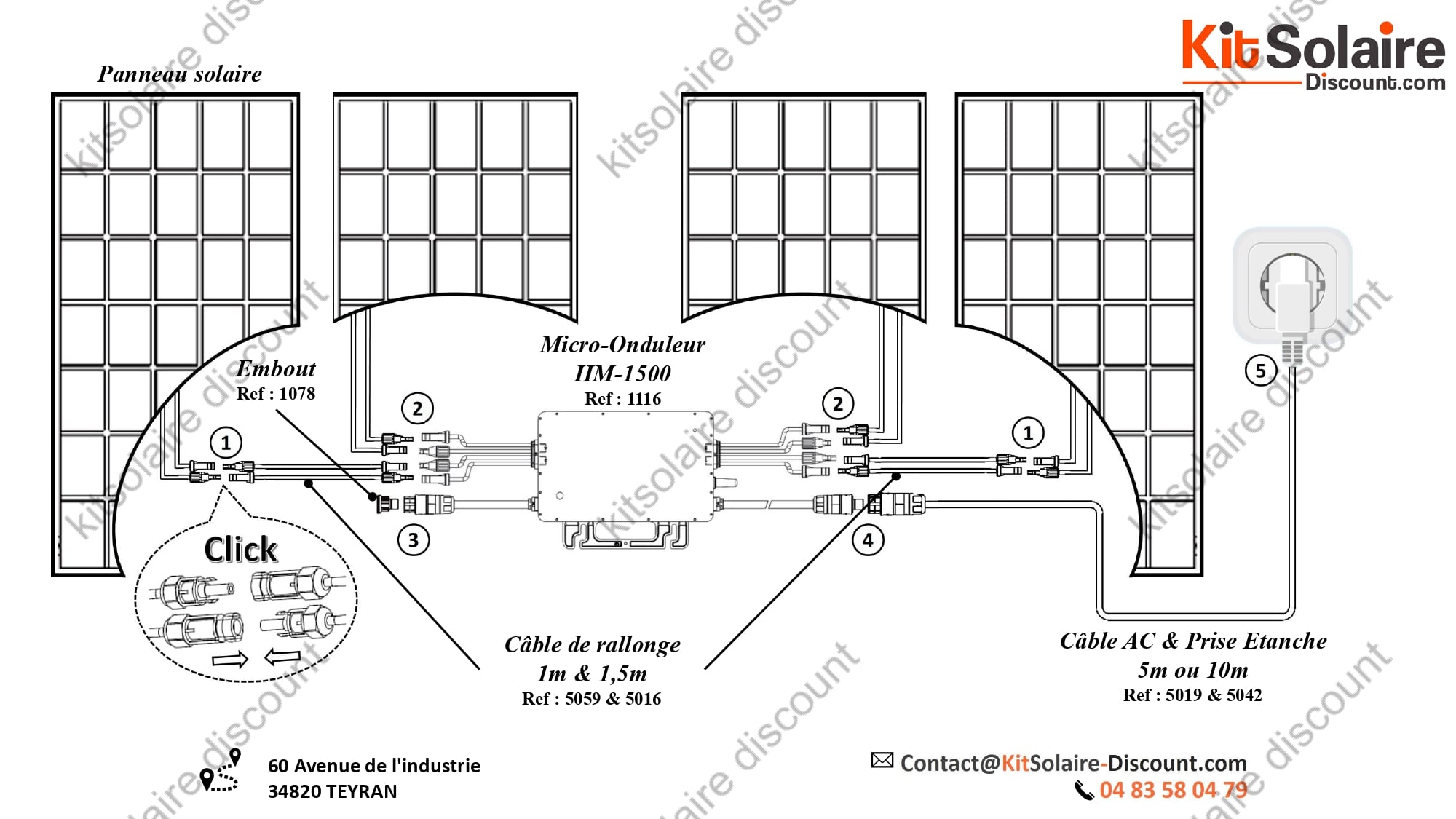

Ce schéma présente la configuration complète du kit solaire Plug & Play 1500W équipé du micro-onduleur Hoymiles HM-1500, conçu pour raccorder jusqu’à 4 panneaux solaires sur une seule prise domestique. Ce système est idéal pour les particuliers souhaitant maximiser l’autoconsommation sans travaux ni installateur agréé.
Détail du kit :
1. 4 panneaux solaires (compatibles 60 cellules ou 120 demi-cellules).
2. Micro-onduleur Hoymiles HM-1500 (Réf. 1116) avec 4 entrées MPPT indépendantes.
3. Câbles de rallonge : 3m, 5m ou 10m (Réf : 5054, 5057, 5014) : Permettent de relier les panneaux à l’onduleur en fonction de l’agencement souhaité
4. Câble AC avec prise étanche (5m, 10m ou 15m Réf. 5019, 5042 ou 5046) qui permet le branchement sécurisé à une prise électrique standard.
5. L'ensemble des câbles et connecteurs nécessaires pour la mise en service du kit
6. Bouchon de fin de prise AC
Caractéristiques techniques clés :
• Puissance de sortie : jusqu’à 1500W AC.
• Rendement élevé > 96.5% grâce à la technologie MPPT indépendante par panneau.
• Connexion directe sur une prise électrique 230V standard.
• Conforme à la norme NFC15-100 et VDE-AR-N 4105.
• Convient pour toiture, terrasse, jardin, ou balcon.
Avantages de cette solution Plug & Play :
• Installation rapide et sans électricien.
• Idéal pour la réduction de facture électrique jusqu’à 30~40%.
• Compatible avec tous types d’environnements résidentiels.
Kit recommandé pour :
• Résidences principales ou secondaires
• Autoconsommation jusqu’à 6 kWh/jour
• Les particuliers souhaitant une installation fiable, performante et invisible
Recommandations d’installation :
• Installer le panneau dans une zone bien exposée au soleil, sans ombrage.
• Utiliser une prise électrique dédiée avec protection différenciée si possible.
• Ne jamais raccorder plusieurs kits sans vérification de la capacité électrique du réseau domestique.
