Ce schéma présente le branchement du kit solaire Plug & Play 2 à 4 panneaux utilisant le micro-onduleur Hoymiles HM-800 (Réf. 1080). Cette solution est idéale pour les particuliers souhaitant produire leur propre électricité en toute simplicité, sans faire appel à un électricien.

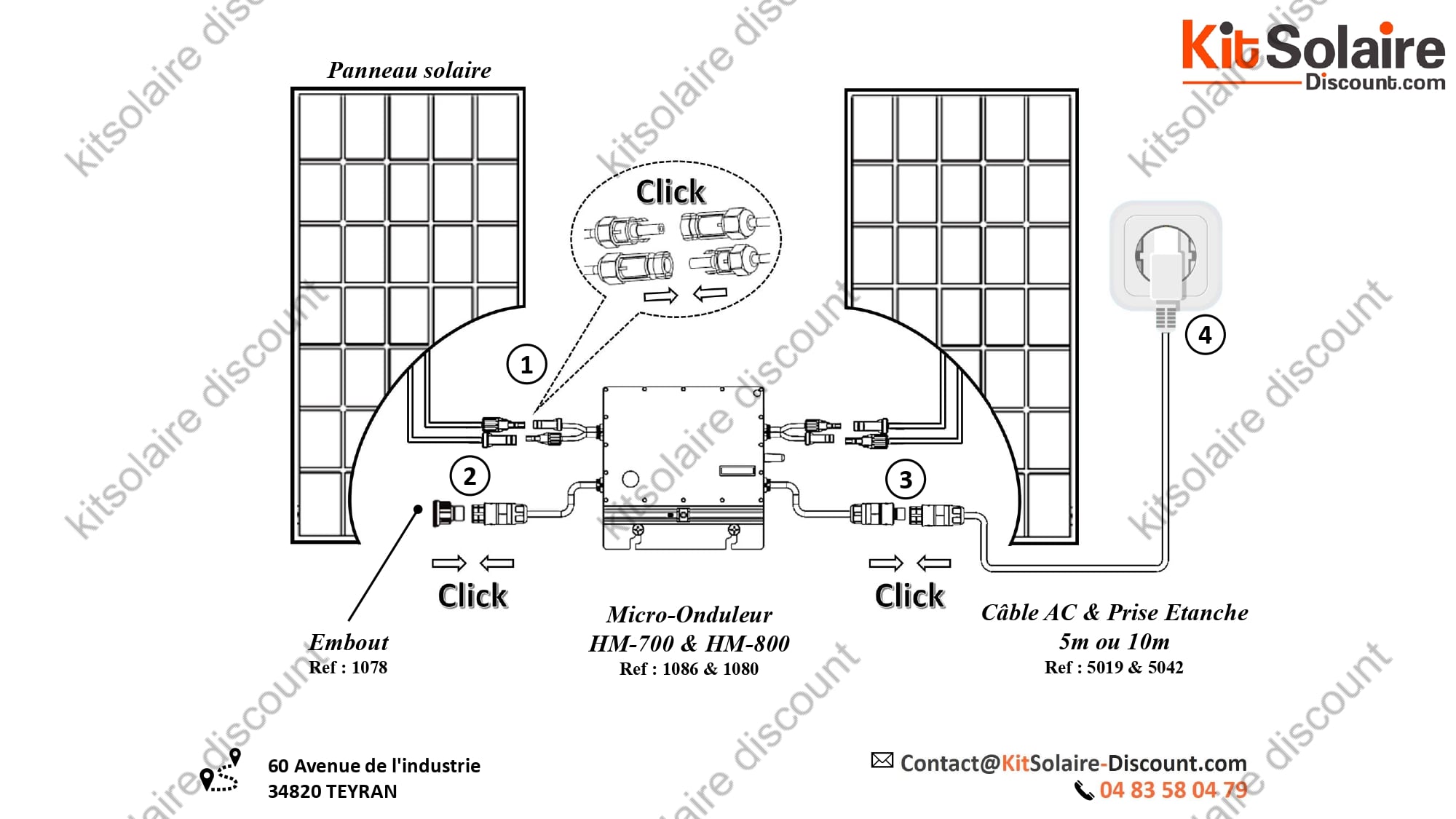

Schéma - 2 Panneaux Solaire (Installés sur un seul micro-onduleur HM-800) :
• Chaque panneau photovoltaïque est connecté à l’une des deux entrées DC du micro-onduleur HM-800.
• Câble AC avec prise étanche (5m, 10m ou 15m Réf. 5019, 5042 ou 5046) qui permet le branchement sécurisé à une prise électrique standard.
• Connectique “Click” intuitive, rapide et sécurisée.

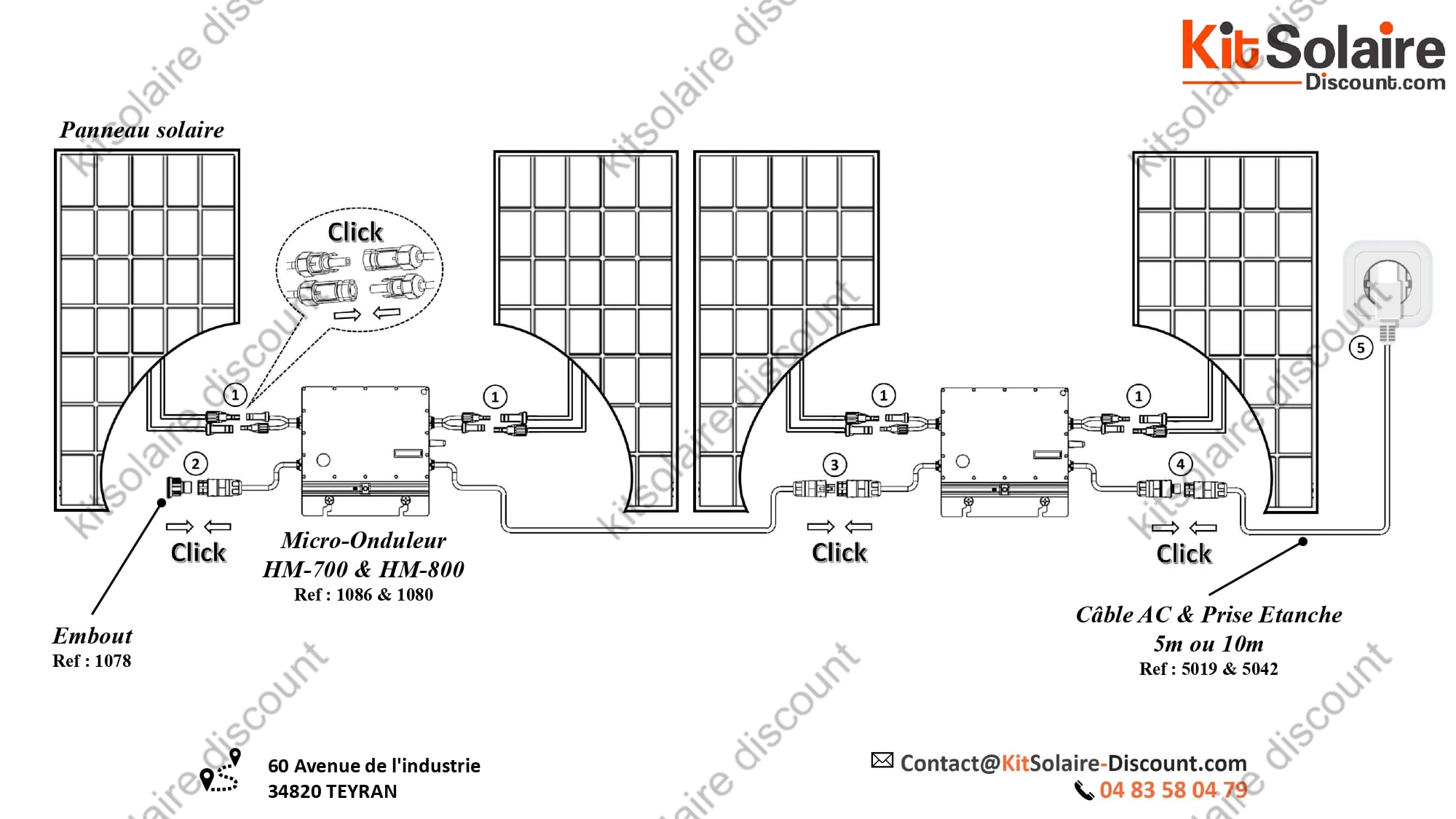

Schéma - 3 à 4 Panneaux Solaire (Double micro-onduleur) :
• Chaque micro-onduleur HM-800 accueille 2 panneaux solaires.
• Les deux micro-onduleurs sont connectés en série côté AC pour centraliser la production via une seule prise étanche.
• Le système est évolutif : Commencer avec 2 panneaux et possibilité de rajouter des micro-onduleurs et des panneaux par la suite.
Caractéristiques Techniques :
• Micro-onduleur Hoymiles HM-800 (jusqu’à 800W AC, 96.7% rendement).
• Compatible avec panneaux solaires 60 cellules à 72 cellules et jusqu’à 500Wc.
• Branchement sur prise murale classique (Plug & Play – aucune modification électrique).
• Conforme aux normes françaises (NF C15-100, CEI-61727, VDE-AR-N 4105).
Avantages Principaux :
• Autoconsommation accessible sans installateur
• Idéal pour toiture, terrasse, jardin ou balcon.
• Évolutif : jusqu’à 4 panneaux sur une seule ligne de raccordement.
• Installation simple, sans outil ni travaux.
Recommandations d’installation :
• Installer le panneau dans une zone bien exposée au soleil, sans ombrage.
• Utiliser une prise électrique dédiée avec protection différenciée si possible.
• Ne jamais raccorder plusieurs kits sans vérification de la capacité électrique du réseau domestique.
