Les batteries Pylontech US2000 / US3000 / US5000 sont des solutions de stockage lithium haute performance, adaptées aux installations solaires en autoconsommation. Grâce à leur modularité et à leur compatibilité avec une large gamme d’onduleurs hybrides, elles permettent une gestion optimisée de l’énergie.
Ce guide présente les différentes options de câblage pour une installation sûre et efficace.
Schémas de câblage et configurations possibles

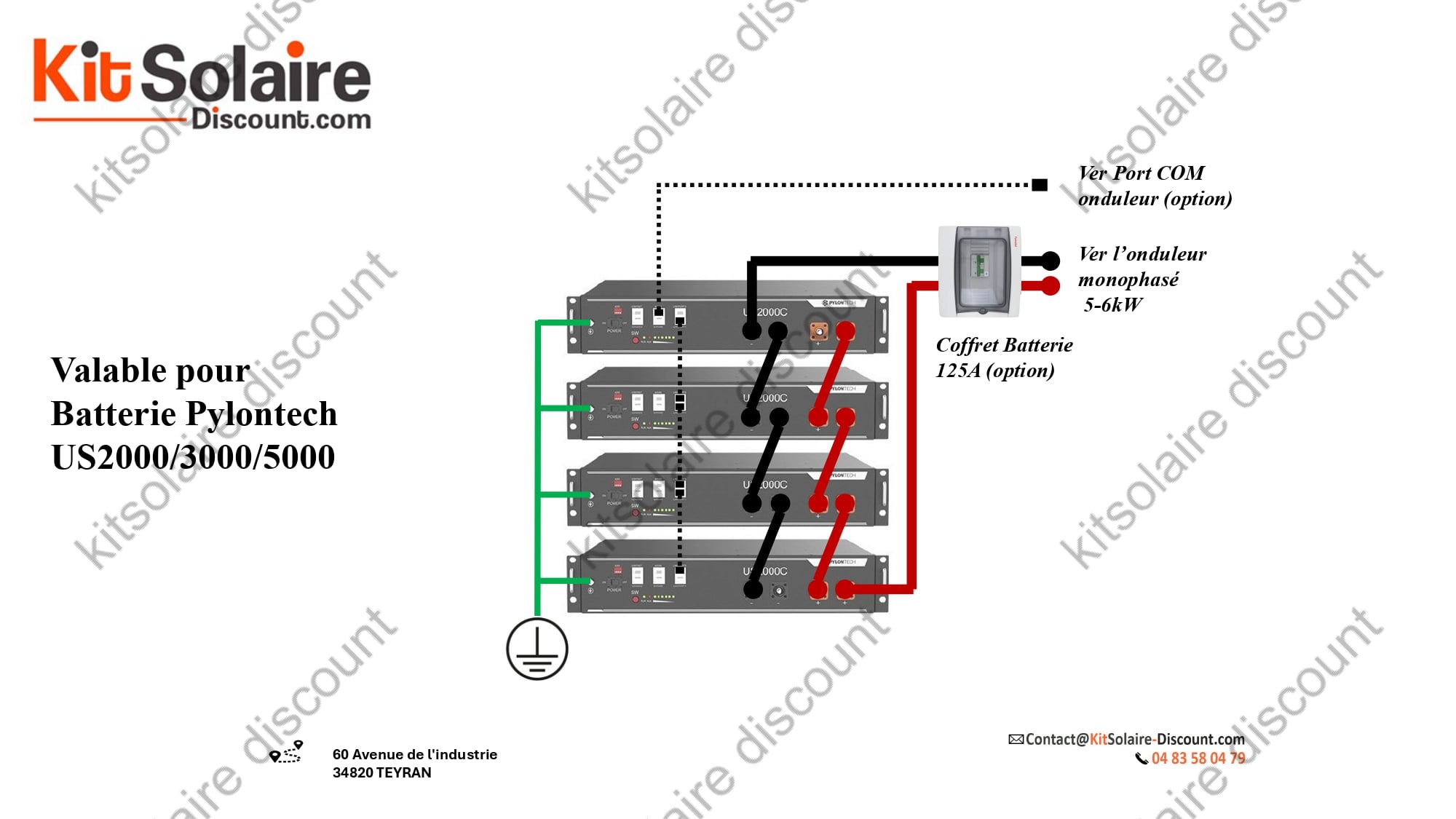

1. Montage standard pour un onduleur ≤ 6kW
Connexion en parallèle pour augmenter la capacité de stockage.
Installation simple et efficace pour les systèmes solaires résidentiels.
Utilisation d’un coffret batterie 125A (optionnel) pour une meilleure gestion de la puissance.
Mise à la terre recommandée pour assurer la sécurité du système.

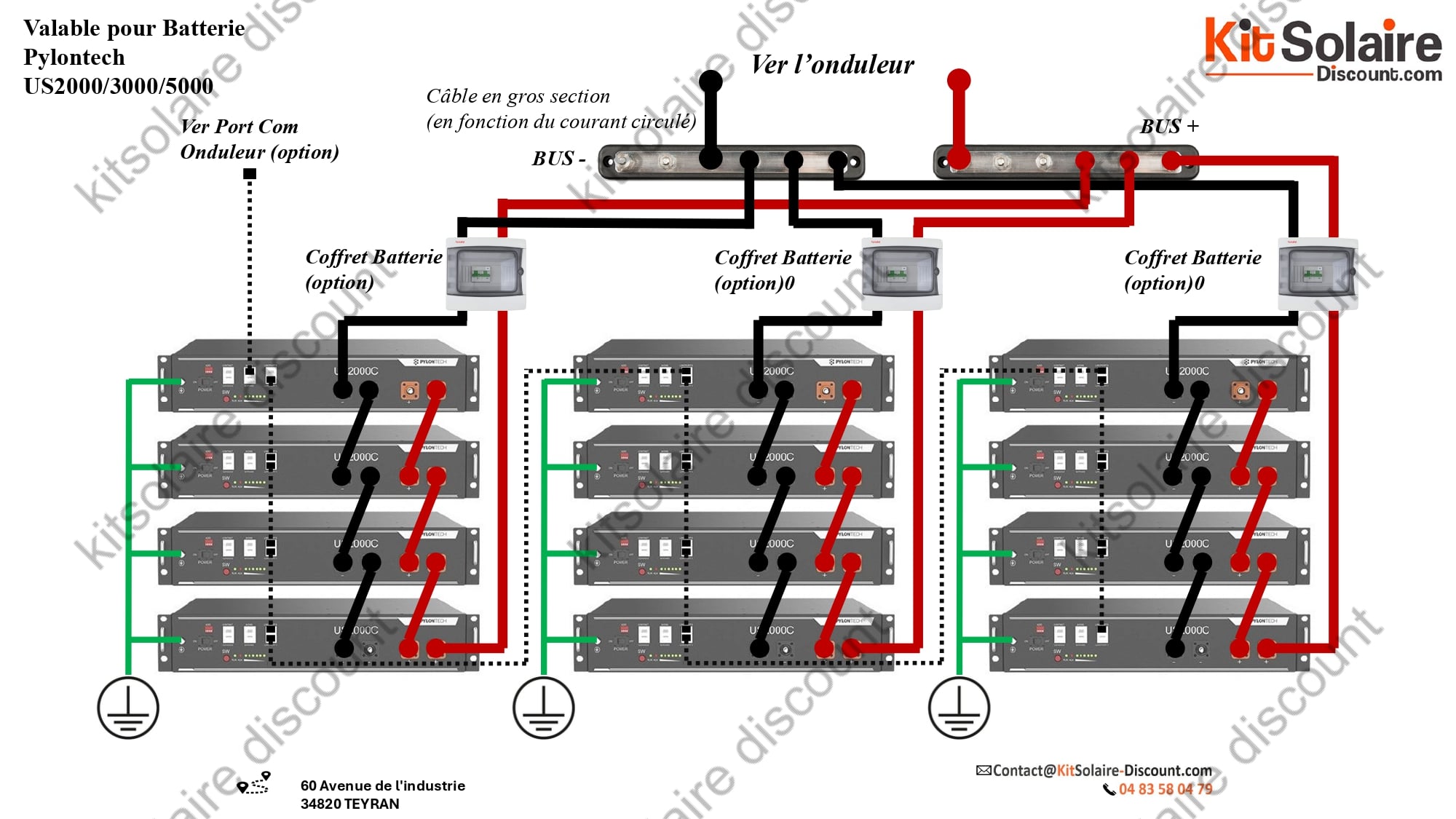

2. Montage avancé pour un onduleur > 6kW
Raccordement de plusieurs batteries Pylontech en parallèle pour répondre aux besoins des installations plus puissantes.
Utilisation de câbles de forte section pour supporter un courant plus élevé.
Intégration possible avec plusieurs coffrets batteries, en fonction du nombre de batteries installées.
Connexion à un bus DC pour une meilleure répartition de la charge et de la décharge des batteries.
Sécurité & Compatibilité
Protection BMS intégrée, évitant les surtensions et les courts-circuits.
Compatibilité avec les onduleurs hybrides (Victron, Growatt, Deye, Luxpower, SofarSolar, Axpert, etc.).
Installation évolutive, permettant d’ajouter des batteries selon les besoins.
Consultez le schéma ci-dessus pour un câblage précis et sécurisé.
