La batterie Dyness DL5.0C est une solution de stockage lithium haute capacité, idéale pour les systèmes d’autoconsommation solaire. Grâce à sa modularité, elle permet d’adapter le stockage selon les besoins énergétiques et offre une compatibilité étendue avec plusieurs onduleurs hybrides.
Ce guide présente les différentes configurations de câblage pour une installation optimisée et sécurisée.
Schémas de câblage et configurations possibles

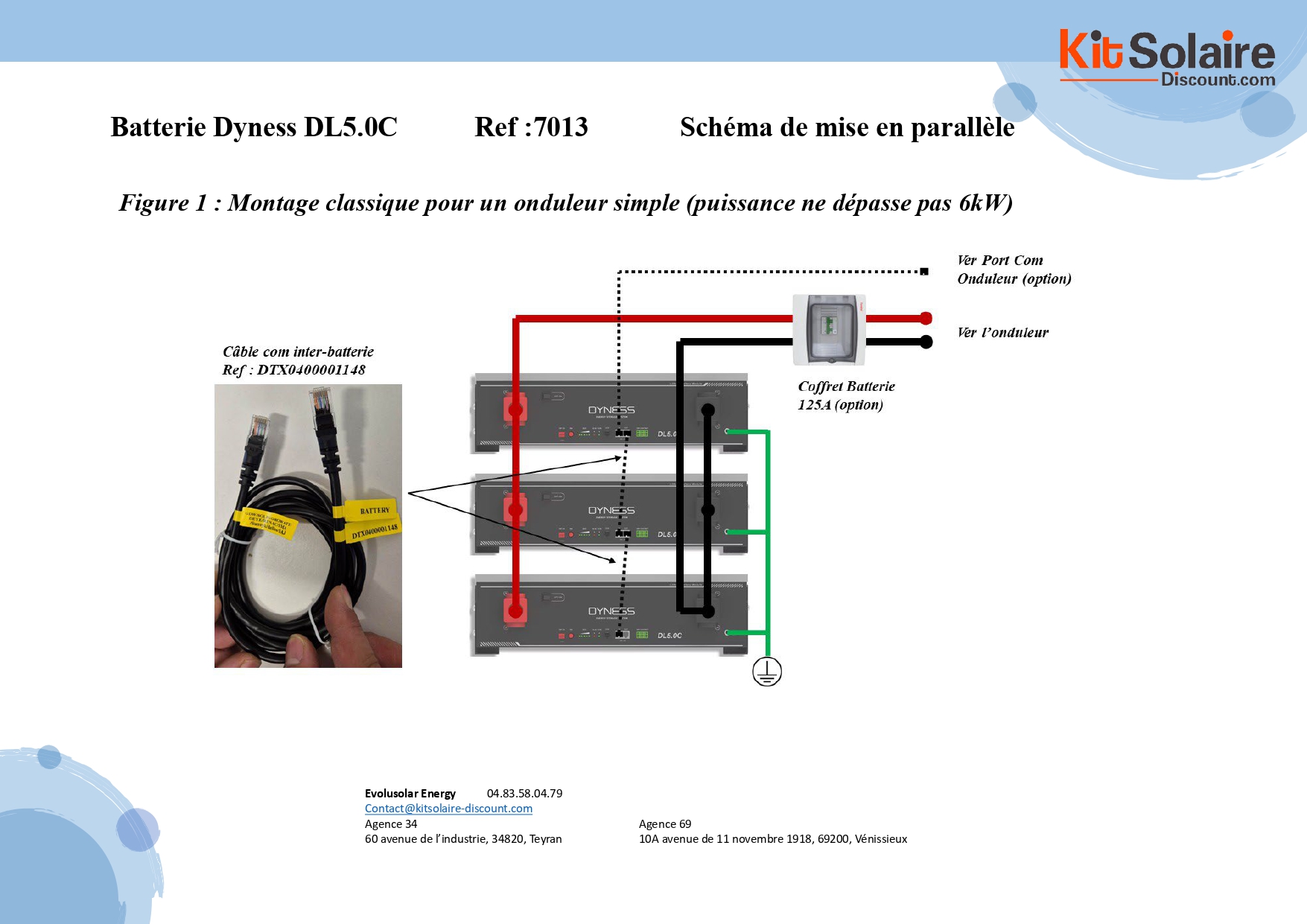

1. Montage classique pour un onduleur ≤ 6kW
Connexion en parallèle pour augmenter la capacité de stockage.
Installation simple pour les systèmes solaires résidentiels de faible puissance.
Câbles inter-batteries (Réf : DT3A000001A) fournis pour assurer un bon raccordement.

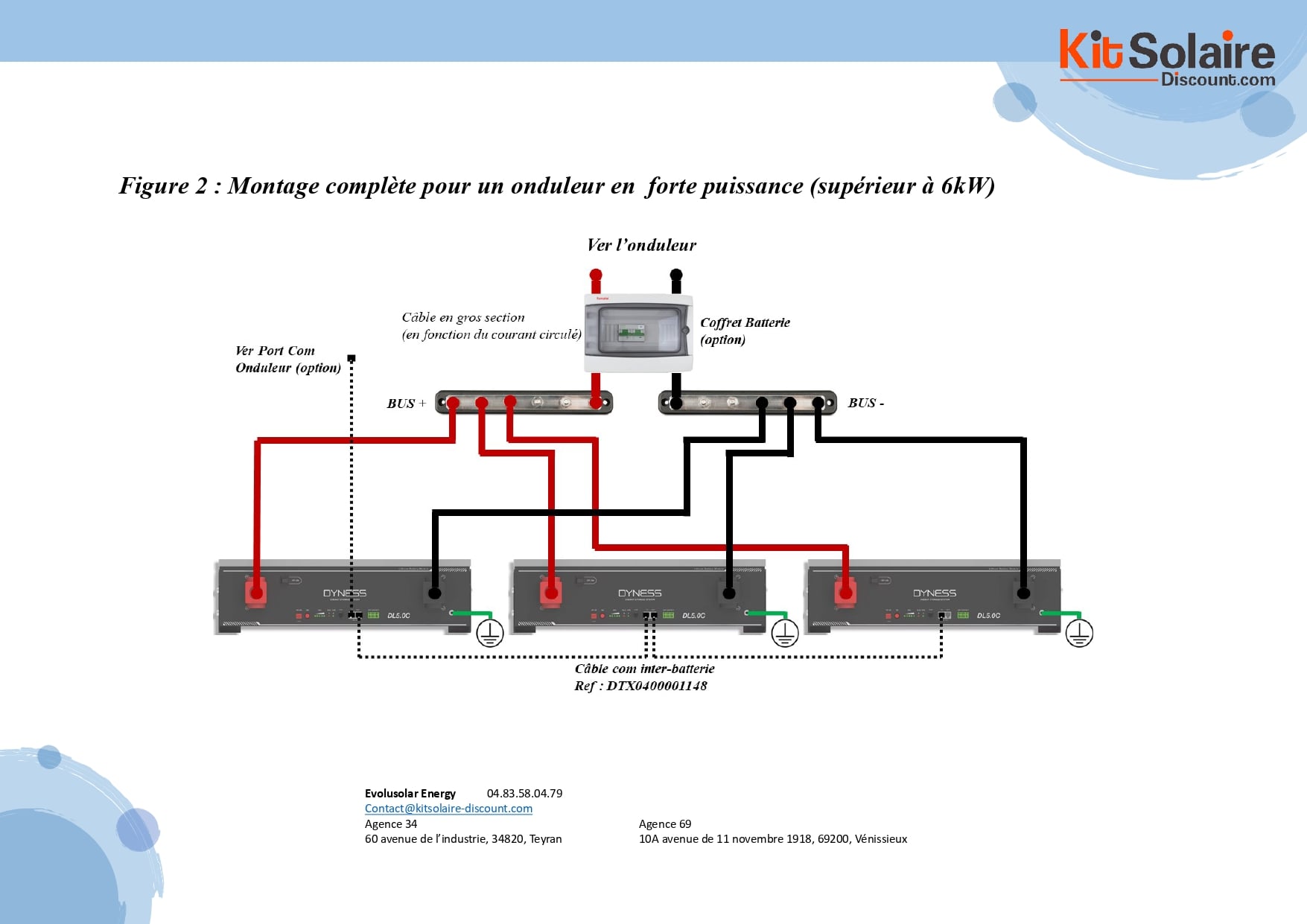

2. Montage avancé pour un onduleur > 6kW
Connexion de plusieurs batteries Dyness DL5.0C en parallèle pour répondre aux besoins des systèmes plus puissants.
Utilisation de câbles de forte section pour gérer le courant plus élevé.
Intégration possible avec un coffret batterie 125A (optionnel) pour améliorer la gestion de l’énergie.

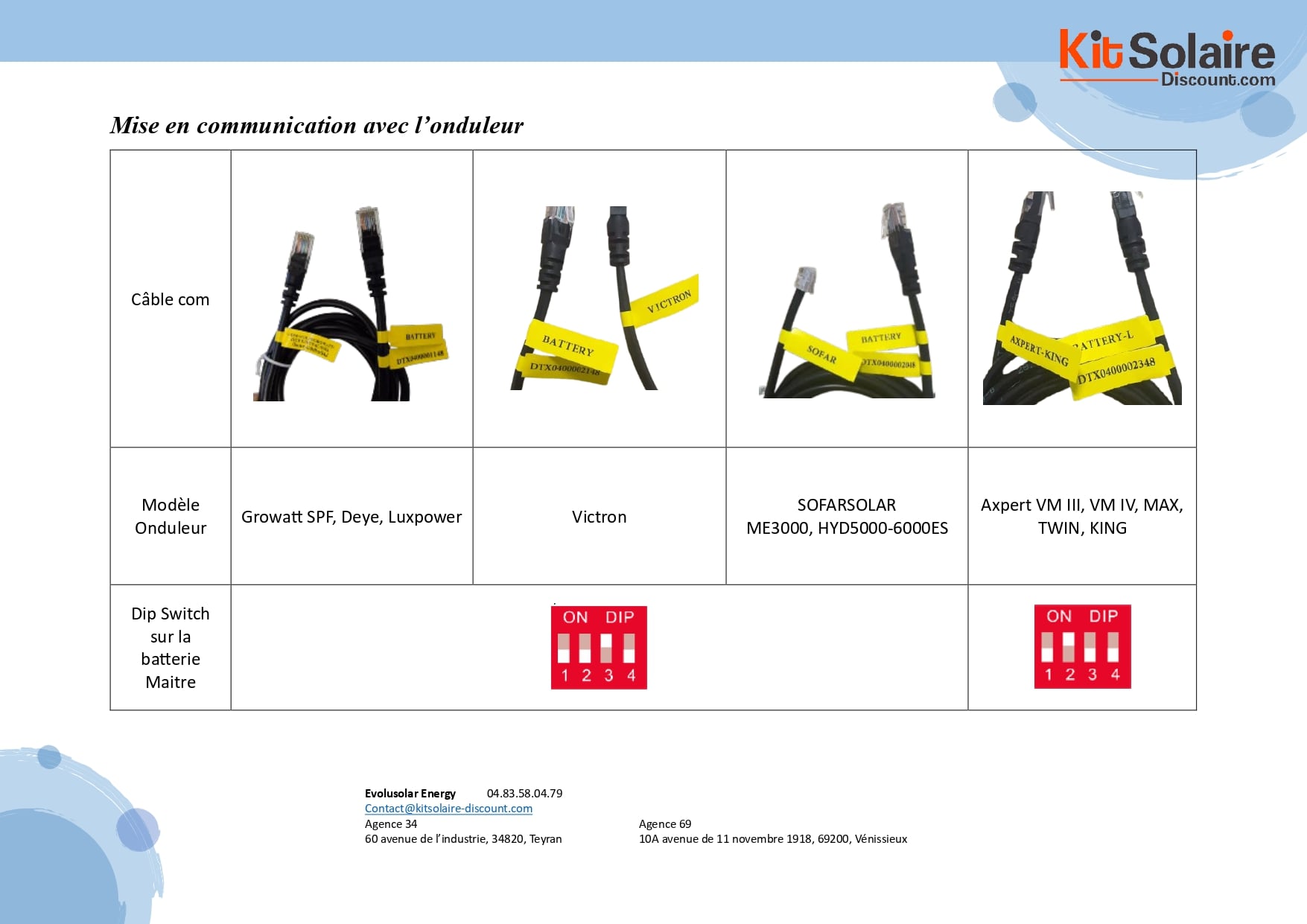

3. Mise en communication avec l’onduleur
Compatibilité avec plusieurs marques d’onduleurs :
- Growatt SPF, Deye, Luxpower
- Victron
- SofarSolar ME3000, HYD5000-6000ES
- Axpert VM III, VM IV, MAX, TWIN, KING
Câblage COM spécifique pour assurer la communication entre la batterie et l’onduleur.
Configuration du switch sur la batterie maître, selon le modèle d’onduleur utilisé (DIP switch 1-2-3-4).
Sécurité & Avantages
Protection BMS intégrée, évitant les surtensions et les courts-circuits.
Installation flexible, avec possibilité d’extension jusqu’à plusieurs unités en parallèle.
Compatibilité large avec de nombreux onduleurs hybrides.
Consultez le schéma ci-dessus pour un câblage précis et sécurisé.
