Les batteries Dyness B4850 sont conçues pour une installation modulaire, permettant d’adapter votre capacité de stockage selon vos besoins. Grâce à leur compatibilité avec de nombreux onduleurs hybrides, elles offrent une solution fiable pour les systèmes d’autoconsommation solaire.
Ce guide explique les différentes options de câblage en fonction de la puissance de votre onduleur et du nombre de batteries installées.
Schémas de câblage et configurations possibles

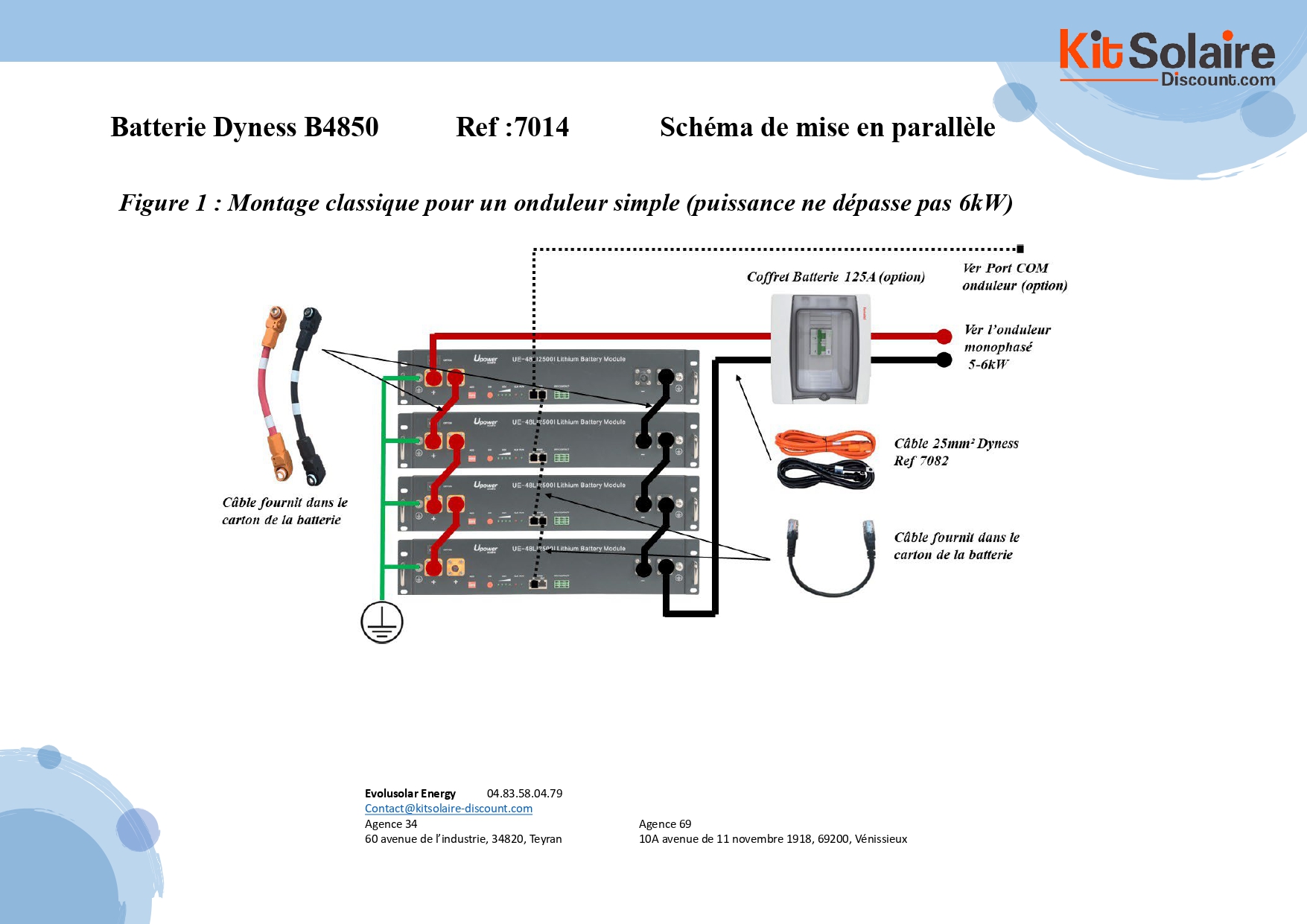

1 Montage classique pour un onduleur ≤ 6kW
Connexion en parallèle de plusieurs batteries Dyness B4850.
Convient aux installations solaires résidentielles de petite taille.
Raccordement simplifié avec un onduleur monophasé.

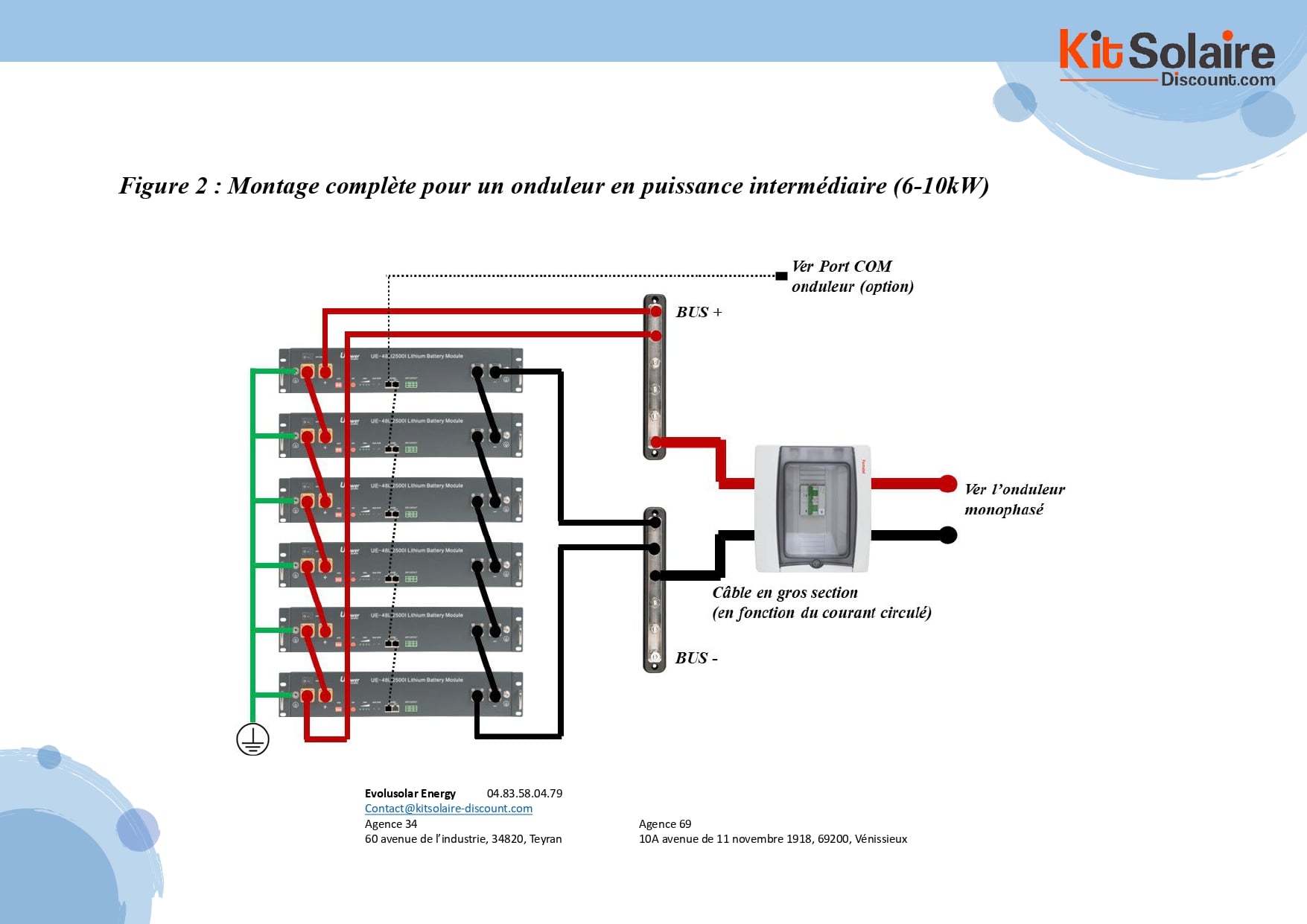

2 Montage complet pour un onduleur 6-10kW
Extension du stockage en ajoutant davantage de batteries en parallèle.
Utilisation de câbles de section plus large pour gérer l’augmentation du courant circulant.
Connexion au boîtier de gestion des batteries (optionnel) pour optimiser les performances.

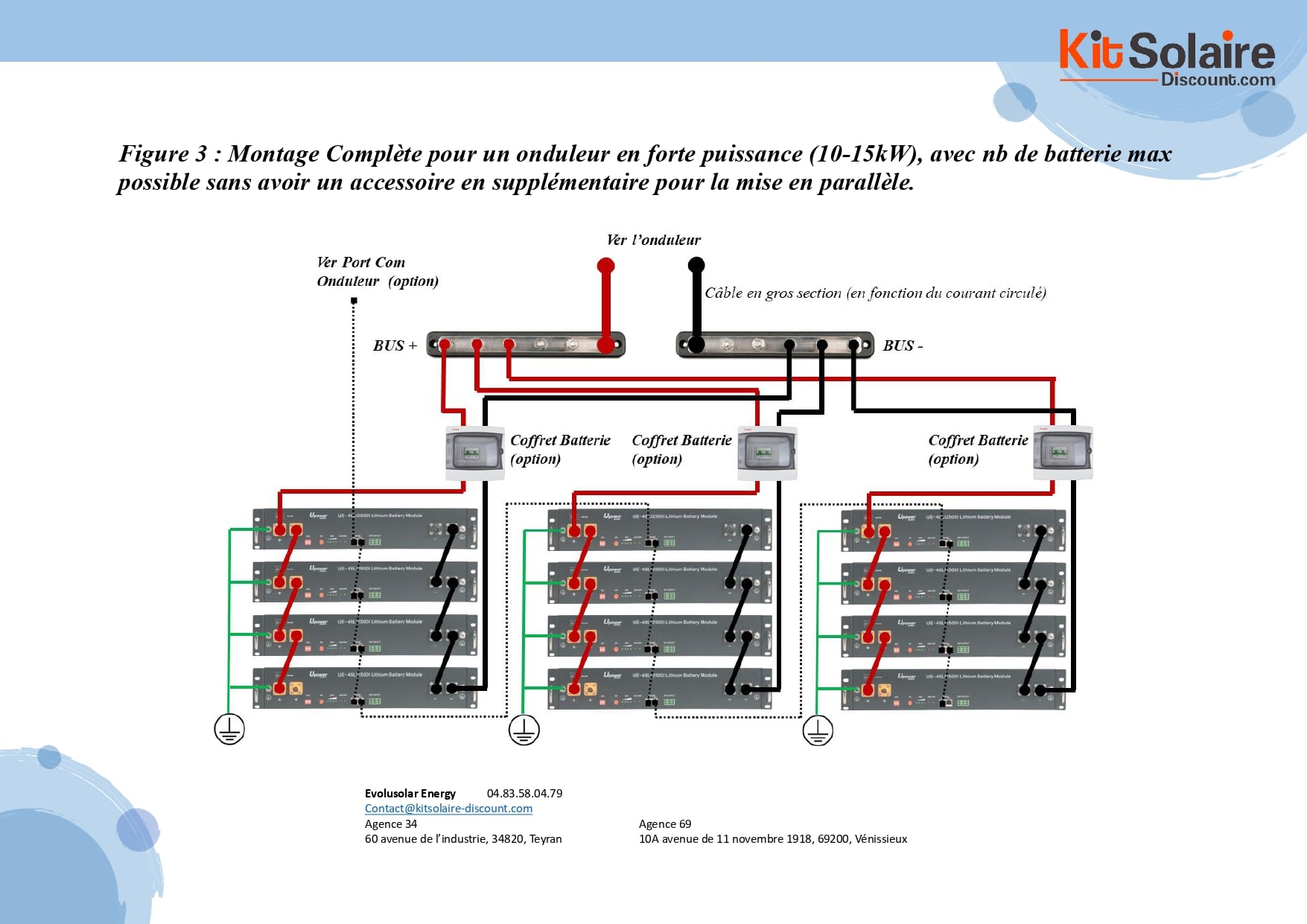

3 Montage avancé pour un onduleur de forte puissance (10-15kW)
Idéal pour les installations nécessitant une grande capacité de stockage.
Possibilité de raccorder un grand nombre de batteries sans accessoires supplémentaires.
Connexion directe au bus DC pour un meilleur équilibre de charge.
Compatibilité & Sécurité

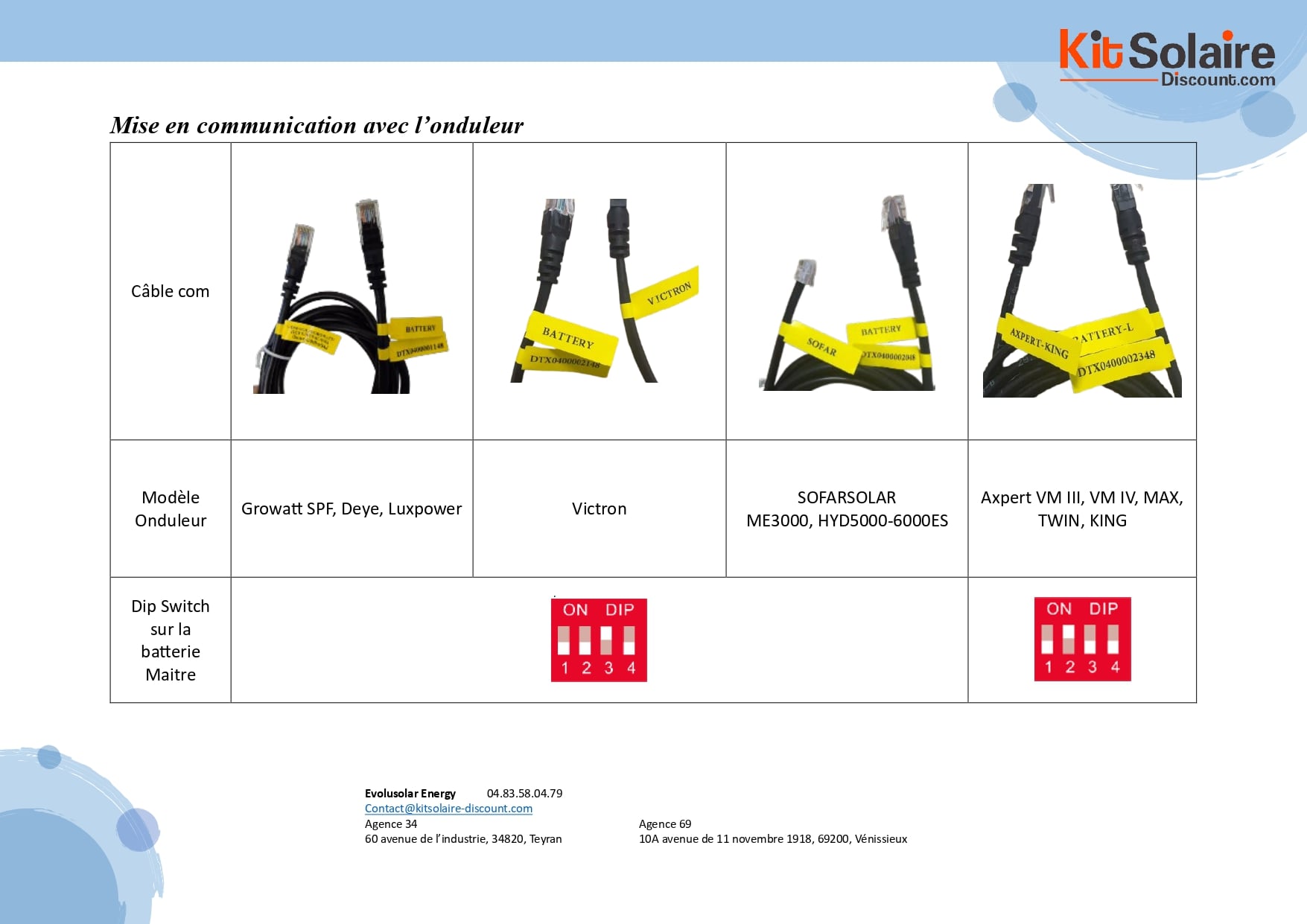

Compatible avec la plupart des onduleurs hybrides (Victron, Growatt, Deye, etc.).
Protection intégrée via le BMS, évitant les surtensions et les courts-circuits.
Installation simple grâce aux câbles et accessoires fournis.
Consultez le schéma ci-dessus pour un câblage précis et sécurisé.
