Ce schéma illustre la connexion simple et rapide du kit solaire Plug & Play équipé d’un micro-onduleur Hoymiles HM-400. Il est conçu pour une installation sans électricien, parfaitement adaptée aux particuliers souhaitant autoconsommer leur propre électricité solaire.

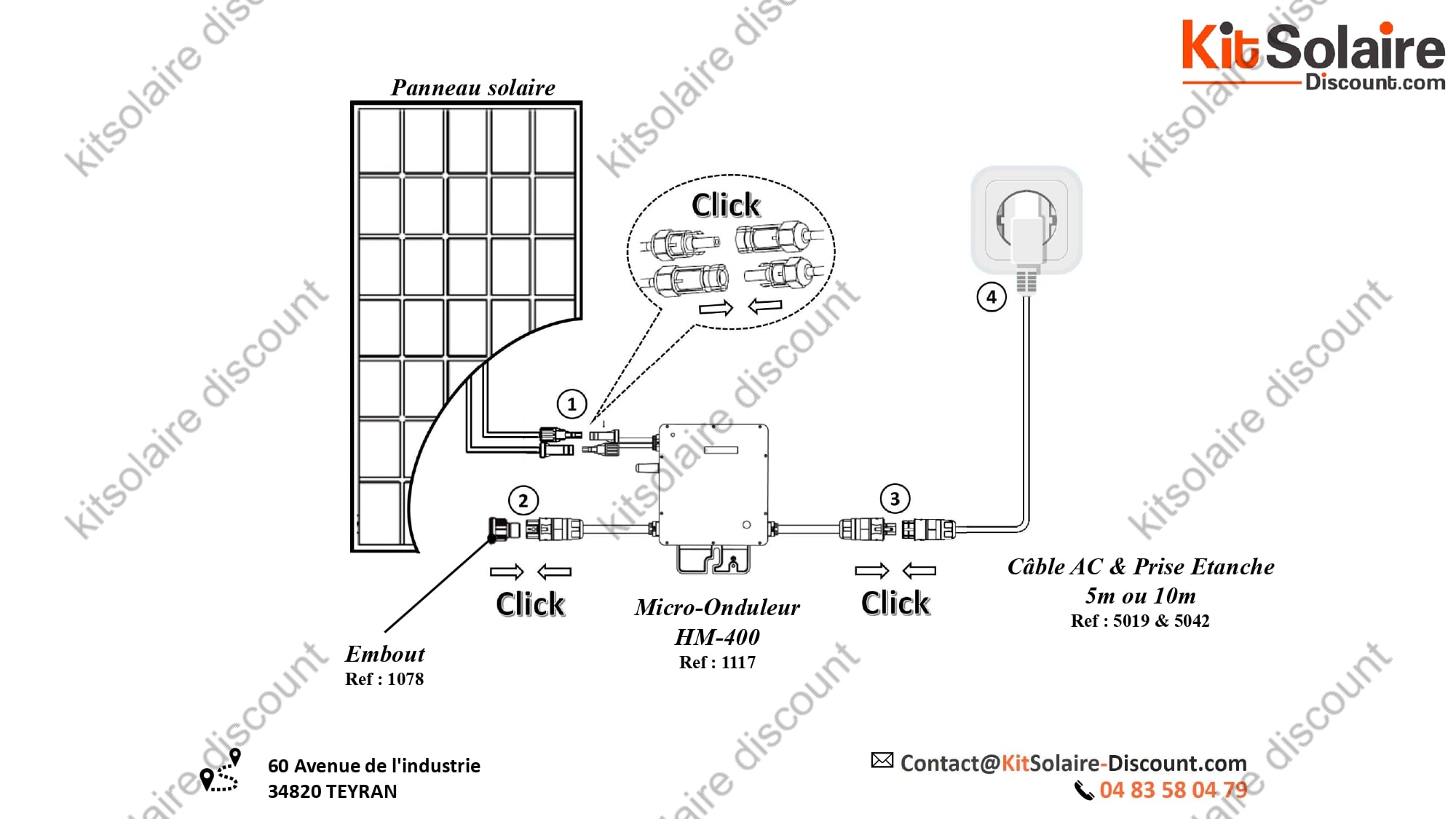

Schéma - 1 Panneau Solaire :
• Panneau photovoltaïque connecté directement au micro-onduleur HM-400 (Réf. 1117).
• Câble AC avec prise étanche (5m, 10m ou 15m Réf. 5019, 5042 ou 5046) qui permet le branchement sécurisé à une prise électrique standard.
• Système “Plug & Play” pour un branchement simple et sans outils.

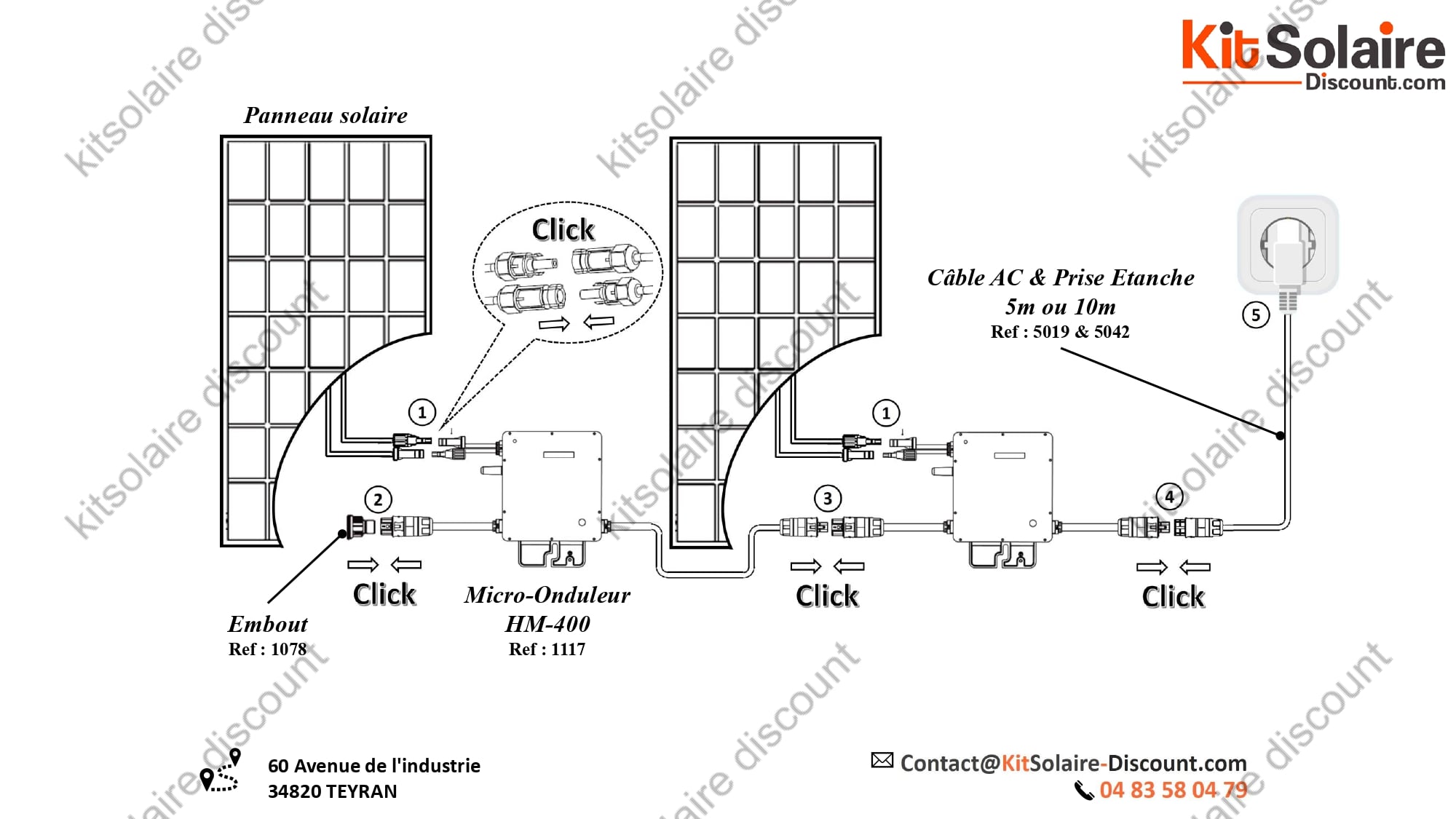

Schéma - 2 Panneaux Solaires :
• Deux panneaux reliés chacun à leur propre micro-onduleur HM-400.
• Micro-onduleurs connectés en série via des connecteurs AC.
• Une seule prise étanche permet d’alimenter l’installation complète.
• Idéal pour une extension simple de la puissance sans modifier le câblage initial.
Avantages du Système Plug & Play HM400 :
• Installation rapide, sans travaux ni technicien.
• Micro-onduleur Hoymiles de haute efficacité (rendement > 96.5%).
• Système évolutif : possibilité d’ajouter un micro-onduleur et un autre panneau à tout moment.
• Conforme aux normes électriques françaises (NF C15-100, VDE-AR-N 4105).
Idéal pour :
• Toiture, balcon, terrasse, jardin.
• Autoconsommation résidentielle jusqu’à 800W.
• Locations ou résidences secondaires.
Recommandations d’installation :
• Installer le panneau dans une zone bien exposée au soleil, sans ombrage.
• Utiliser une prise électrique dédiée avec protection différenciée si possible.
• Ne jamais raccorder plusieurs kits sans vérification de la capacité électrique du réseau domestique.
