Découvrez ici 2 schémas de câblage détaillés pour une installation solaire autonome à la base de plusieurs onduleurs hybride Growatt SPF 5000 ES (48V) un parc de batteries 48V.
Chaque configuration est adaptée à un besoin spécifique : Monophasé ou Triphasé

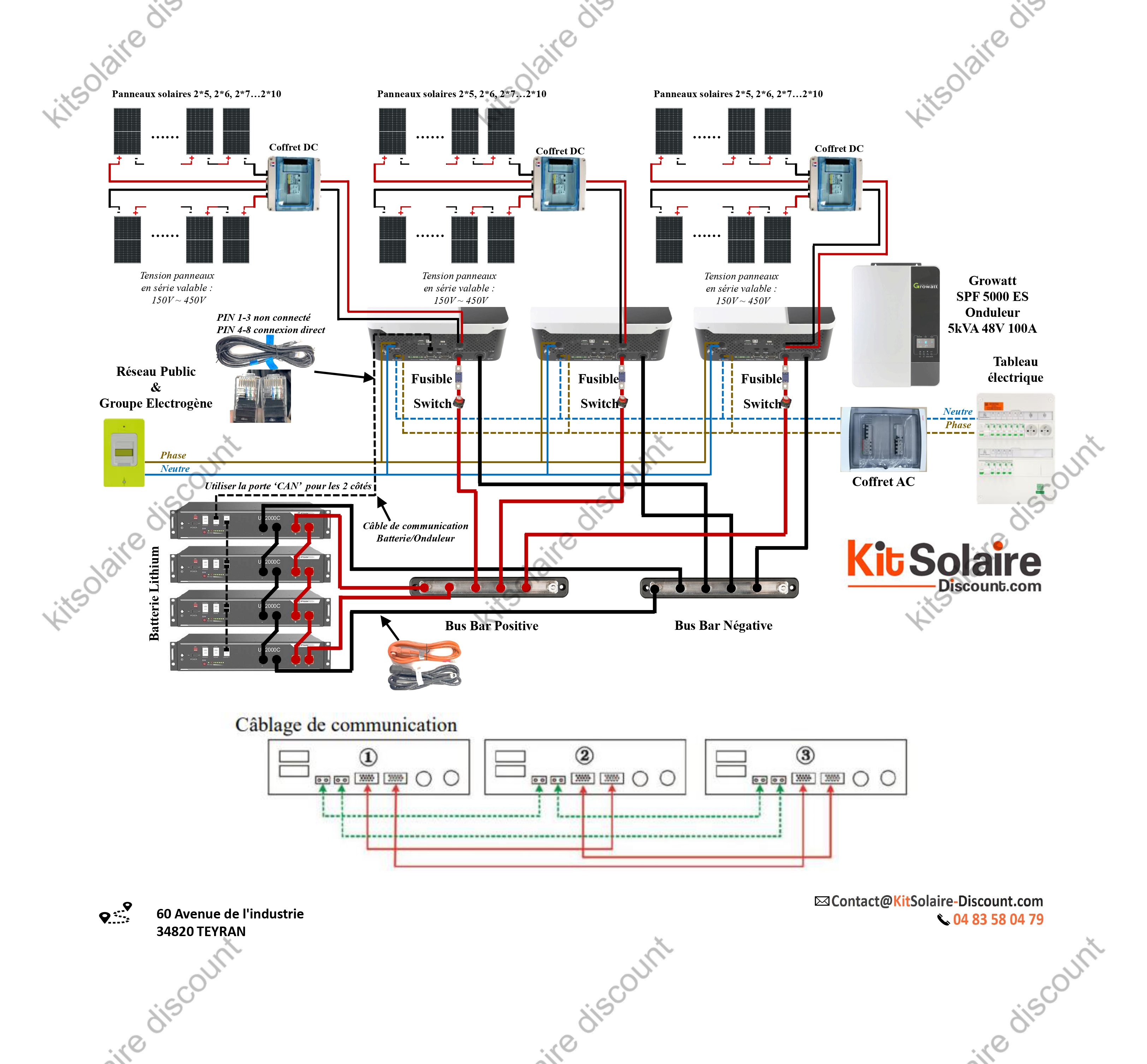

Schéma – Mis en parallèle en Monophasé

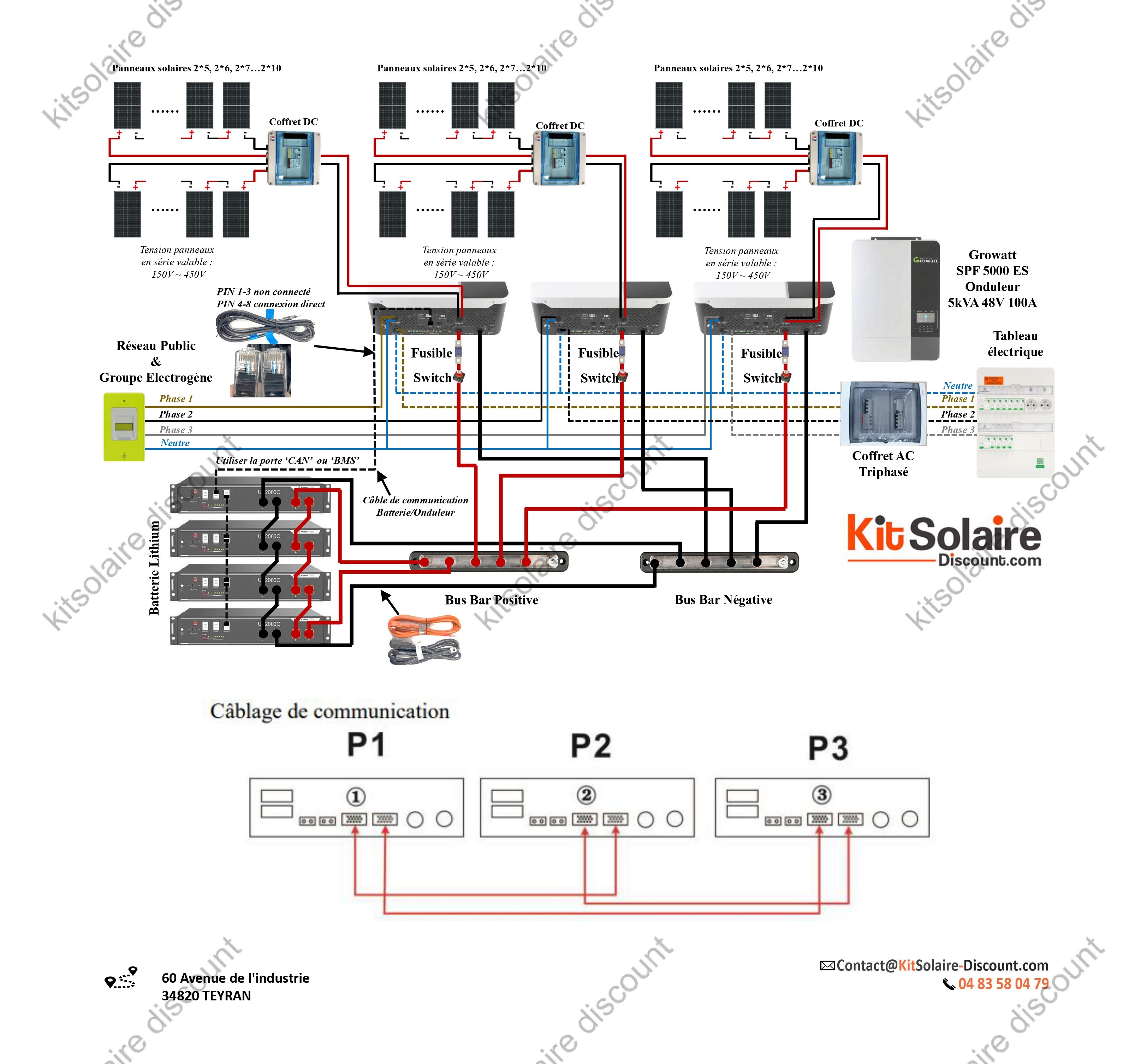

Schéma – Montage en Triphasé
Conseils & Remarques importantes
Les schémas présentés sont fournis à titre indicatif. Chaque installation peut nécessiter des adaptations spécifiques en fonction de la topologie du site, des normes locales ou du dimensionnement exact.
→ En cas de doute, contactez notre support technique ou un installateur qualifié.
