Découvrez ici 2 schémas de câblage détaillés pour une installation solaire autonome utilisant l’onduleur hybride GROWATT SPF 6000 ES (48V) un parc de batteries 48V.
Chaque configuration est adaptée à un besoin spécifique : Type de batterie.
2 MPPT indépendants permettent d'utiliser 2 strings de panneaux solaires avec des orientations différentes.
Les systèmes sont tous conçus pour fonctionner hors réseau, avec option de secours via groupe électrogène ou réseau public.
Communication disponibles pour les batteries Lithium Dyness (DL 5.0C, PowerBox G2) et Pylontech US2000C, US3000C et US5000C.
Liens de vidéo pour la mise en communication des batteries Pylontech ou Dyness 48V avec cette onduleur :
Batterie Pylontech & GROWATT SPF
Batterie Dyness PowerBox G2 & GROWATT SPF

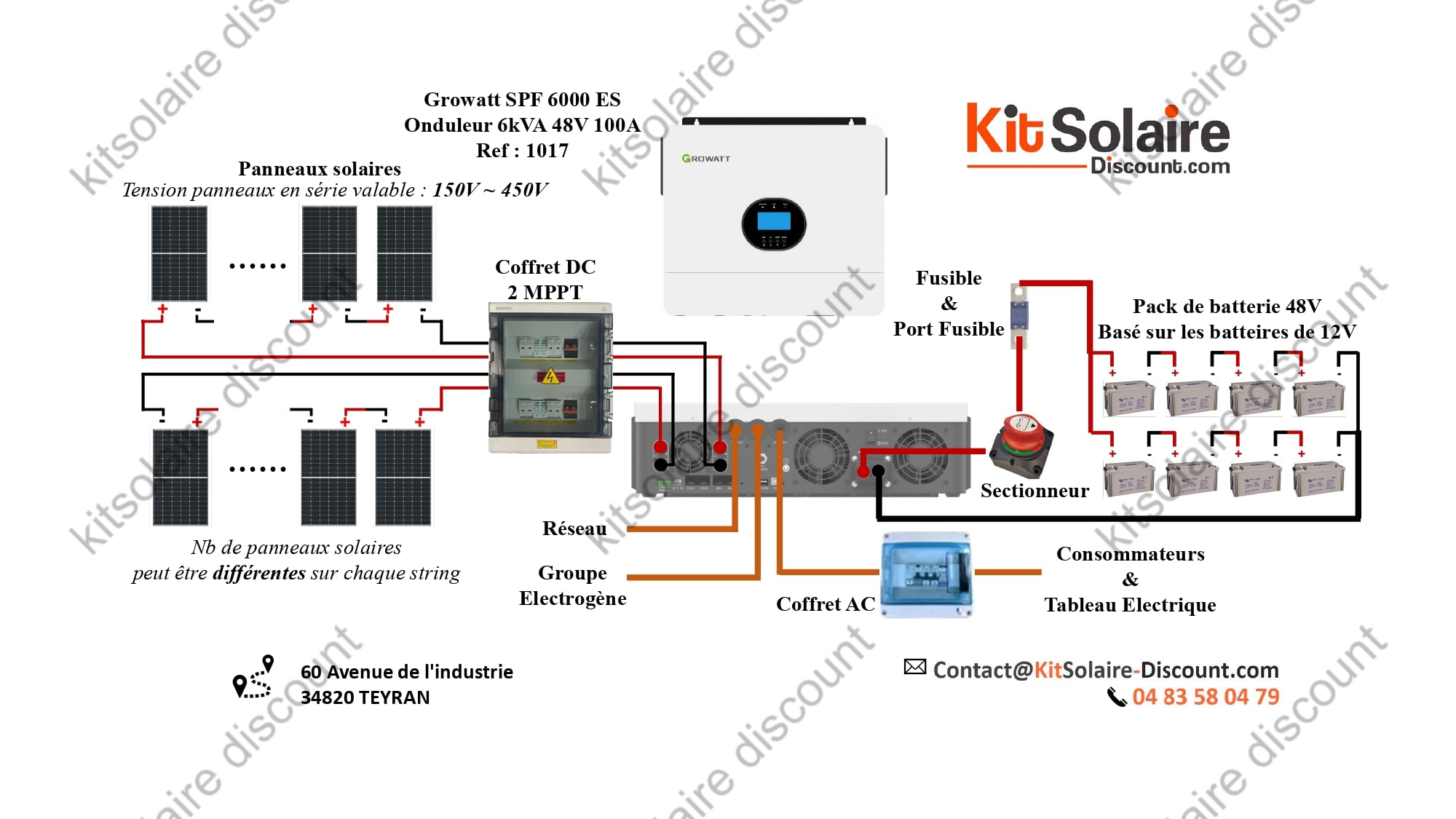

Schéma – 2 strings PV – Bat Acide
• Configuration minimaliste pour site isolé léger
• Batteries GEL 48V (4x12V en série, 2 séries en parallèle)
• 2 strings de panneau solaire reliés au coffret DC
Schéma – 2 strings PV – Bat Lithium 48V
• Configuration minimaliste pour site isolé léger
• Batteries Lithium 24V
• 2 strings de panneau solaire reliés au coffret DC double MPPT
Conseils & Remarques importantes
Les schémas présentés sont fournis à titre indicatif. Chaque installation peut nécessiter des adaptations spécifiques en fonction de la topologie du site, des normes locales ou du dimensionnement exact.
→ En cas de doute, contactez notre support technique ou un installateur qualifié.
