Découvrez ici 2 schémas de câblage détaillés pour une installation solaire autonome à la base de plusieurs onduleurs hybride Axpert MKS 5kW (48V) un parc de batteries 48V.
Chaque configuration est adaptée à un besoin spécifique : Monophasé ou Triphasé

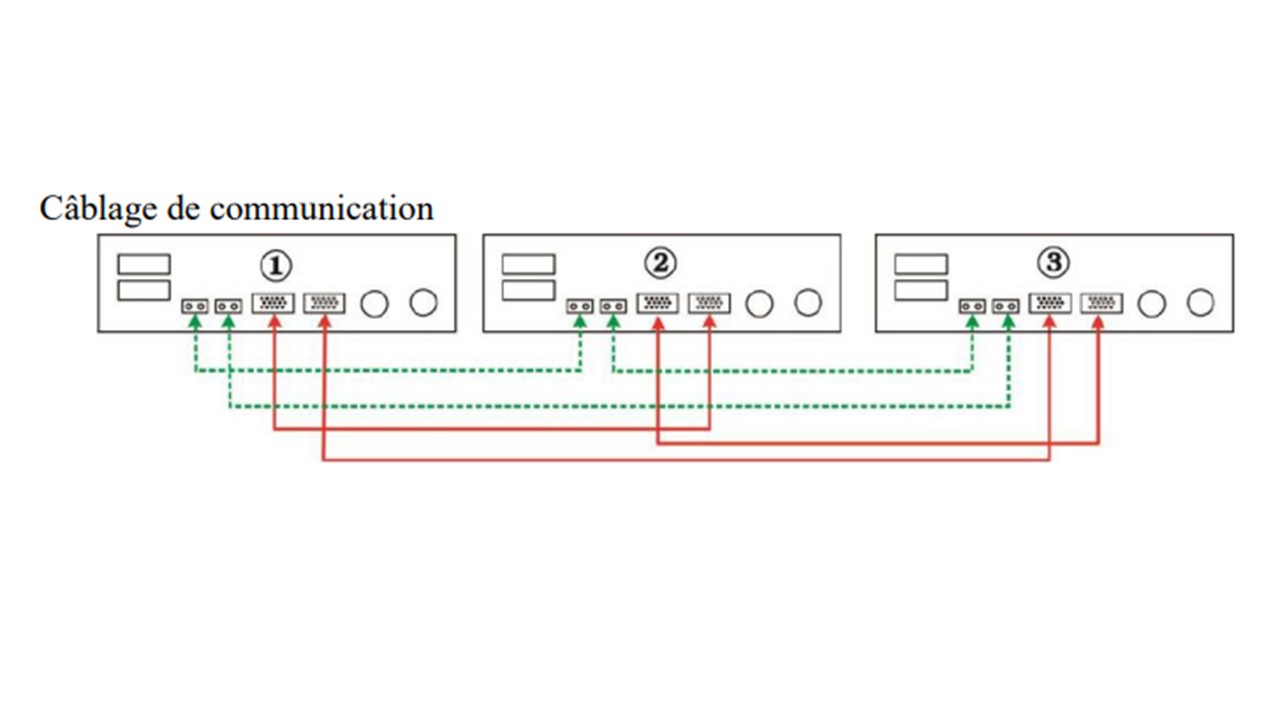

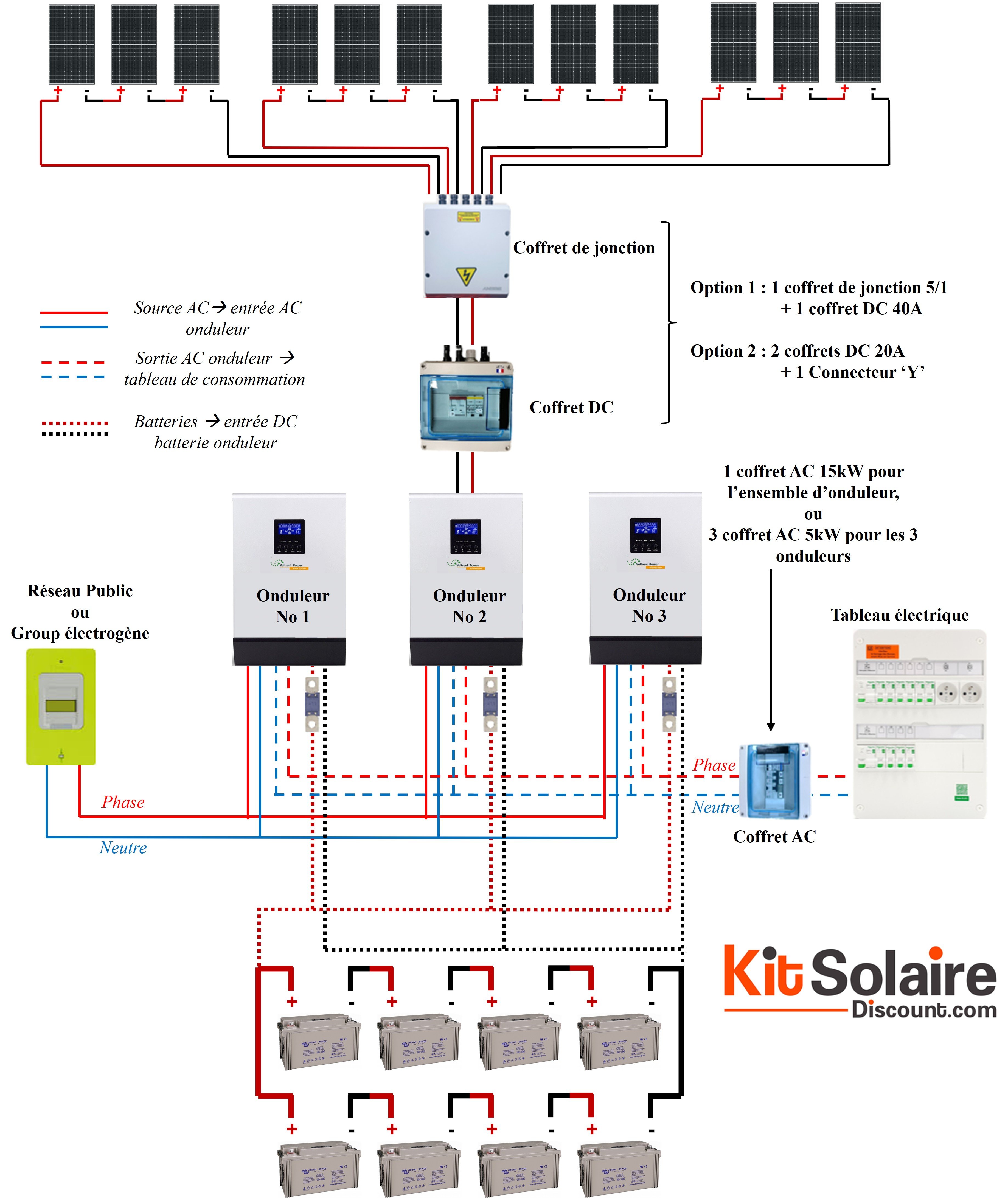

Schéma – Mis en parallèle en Monophasé

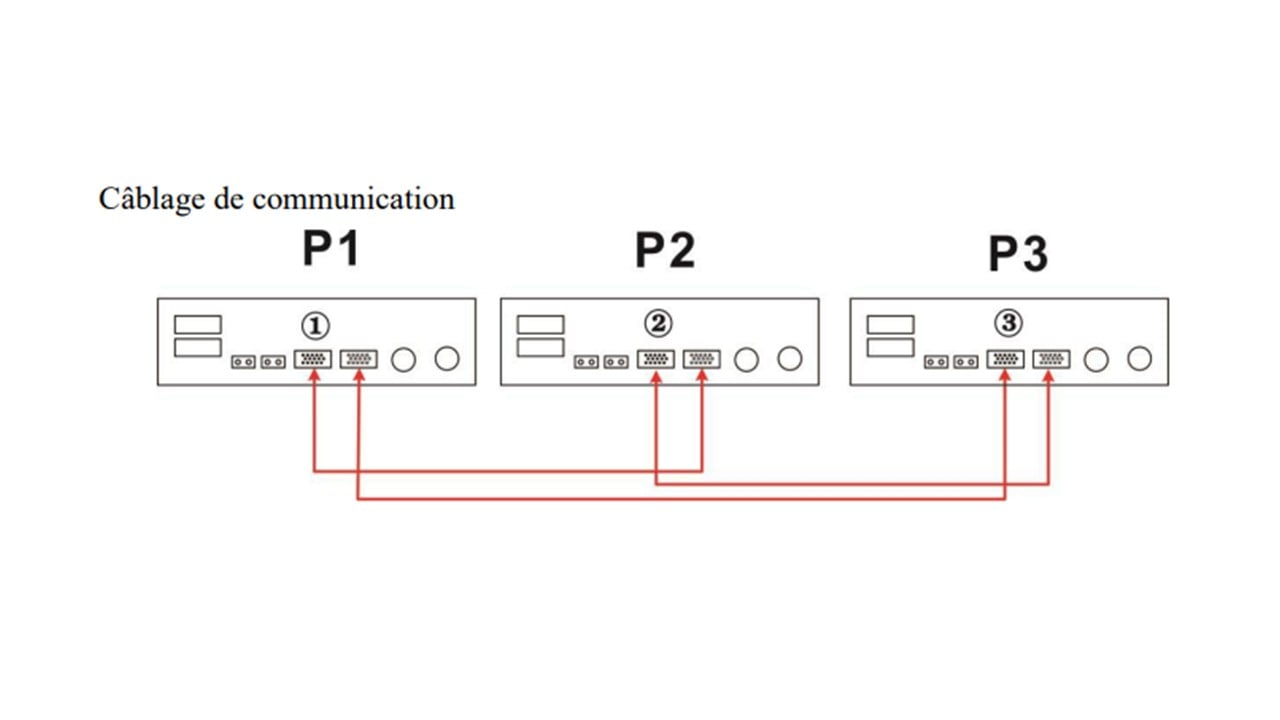

Schéma – Montage en Triphasé
Conseils & Remarques importantes
Les schémas présentés sont fournis à titre indicatif. Chaque installation peut nécessiter des adaptations spécifiques en fonction de la topologie du site, des normes locales ou du dimensionnement exact.
Pourquoi utiliser un coffret de jonction lorsque l'on dépasse deux strings de PV mis en parallèle ? Car les connecteurs MC4 sont conçus pour résister à un courant max d'environs 30A. Le coffret de jonction permet donc de mettre plus de deux strings de PV en parallèle.
Afin de connaitre le nombre de panneaux qu'il est possible de brancher en série sur ce modèle d'onduleur (soit 2 soit 3) suivant la plage MPPT max de l'onduleur, veuillez contacter notre équipe commerciale afin d'être conseillé au mieux selon votre projet et les caractéristiques techniques des produits solaires.
→ En cas de doute, contactez notre support technique ou un installateur qualifié.
Contact : 04 83 97 03 35
