Découvrez ici 4 schémas de câblage détaillés pour une installation solaire autonome utilisant l’onduleur hybride Axpert VM III 3-4kW (24V) un parc de batteries 24V.
Chaque configuration est adaptée à un besoin spécifique : Type de batterie, nb de séries de panneau soilaire installé.
Les systèmes sont tous conçus pour fonctionner hors réseau, avec option de secours via groupe électrogène ou réseau public.
Schéma – 1 string PV – Bat Acide
• Configuration minimaliste pour site isolé léger
• Batteries GEL 24V (2x12V en série, 2 séries en parallèle)
• 1 string de panneau solaire relié au coffret DC

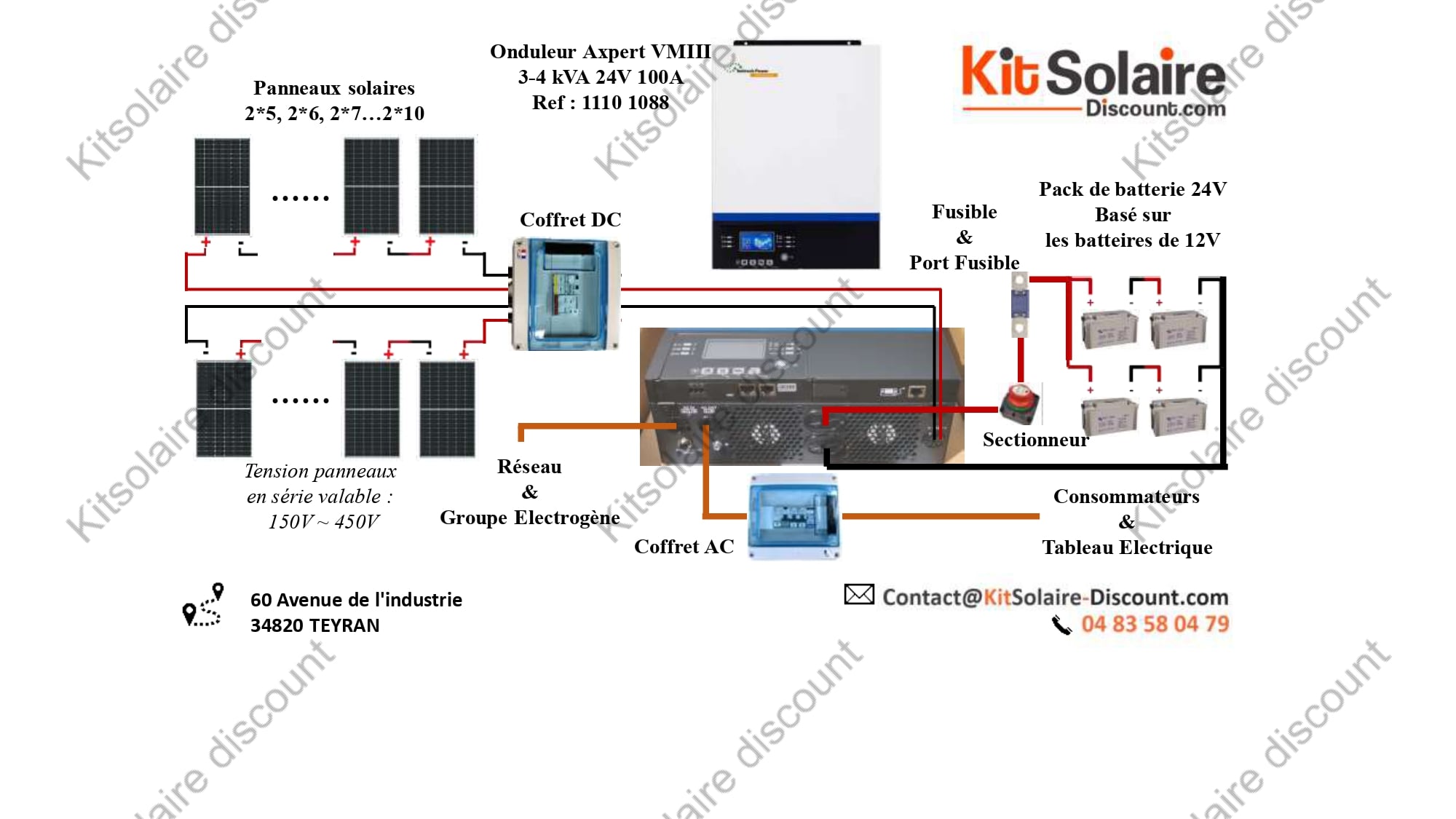

Schéma – 2 strings PV – Bat Acide
• Configuration minimaliste pour site isolé léger
• Batteries GEL 24V (2x12V en série, 2 séries en parallèle)
• 2 strings de panneau solaire reliés au coffret DC

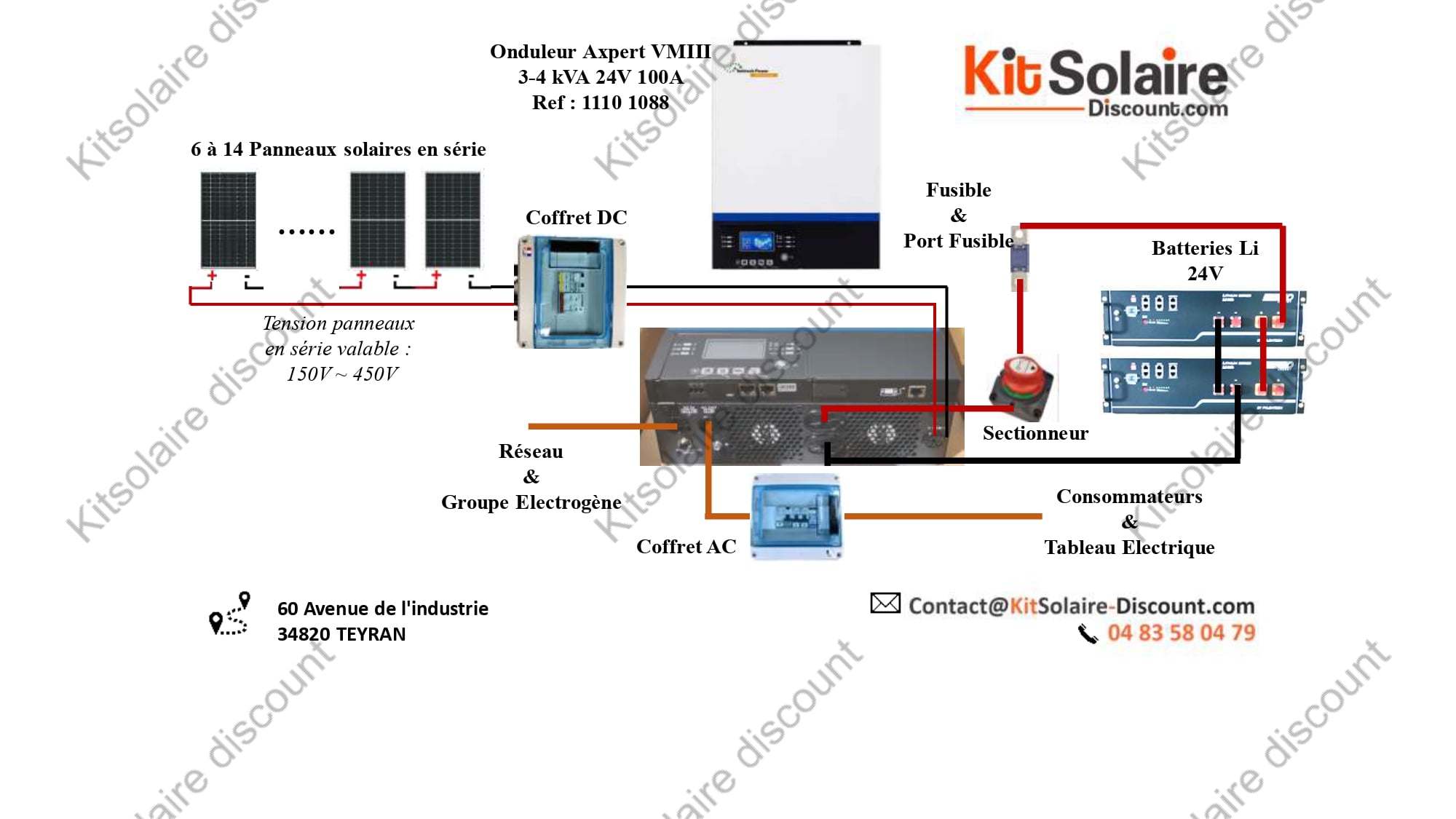

Schéma – 1 string PV – Bat Lithium 24V
• Configuration minimaliste pour site isolé léger
• Batteries Lithium 24V
• 1 string de panneau solaire relié au coffret DC
Schéma – 2 strings PV – Bat Lithium 24V
• Configuration minimaliste pour site isolé léger
• Batteries Lithium 24V
• 2 strings de panneau solaire reliés au coffret DC
Conseils & Remarques importantes
Les schémas présentés sont fournis à titre indicatif. Chaque installation peut nécessiter des adaptations spécifiques en fonction de la topologie du site, des normes locales ou du dimensionnement exact.
→ En cas de doute, contactez notre support technique ou un installateur qualifié.
